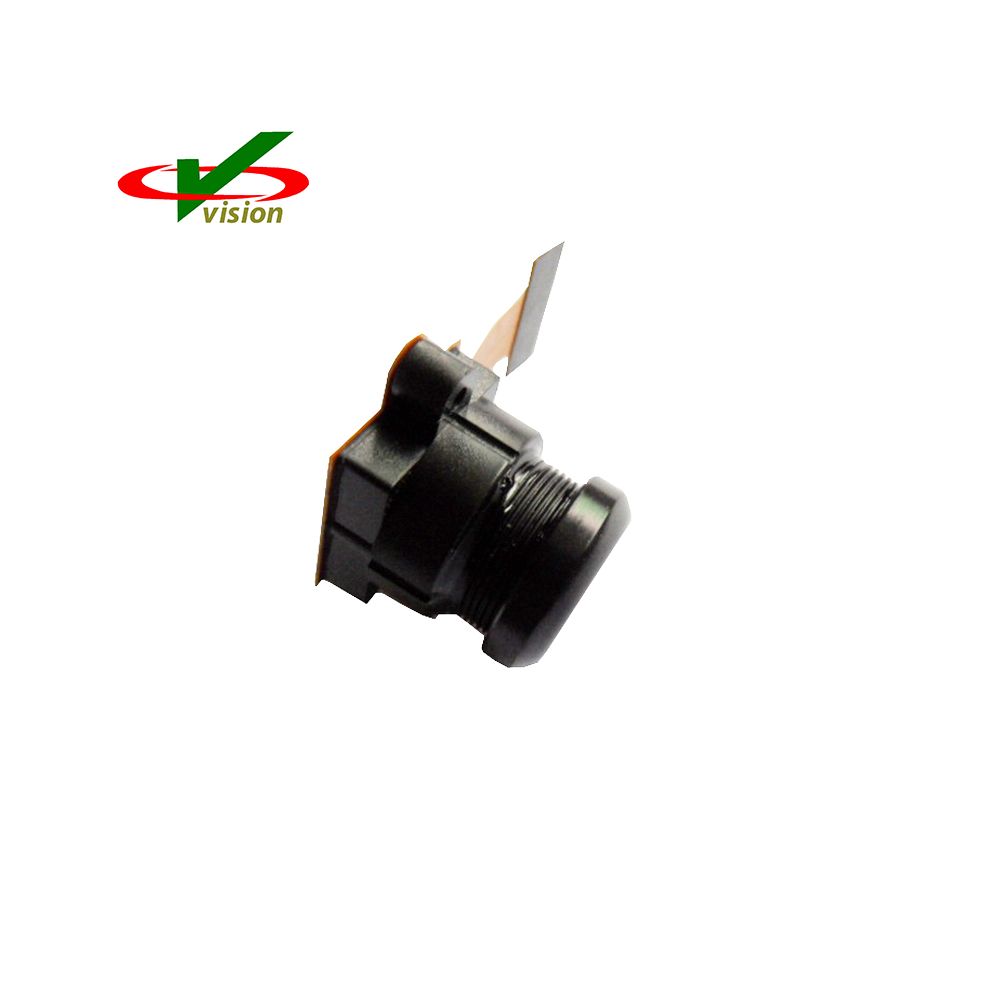

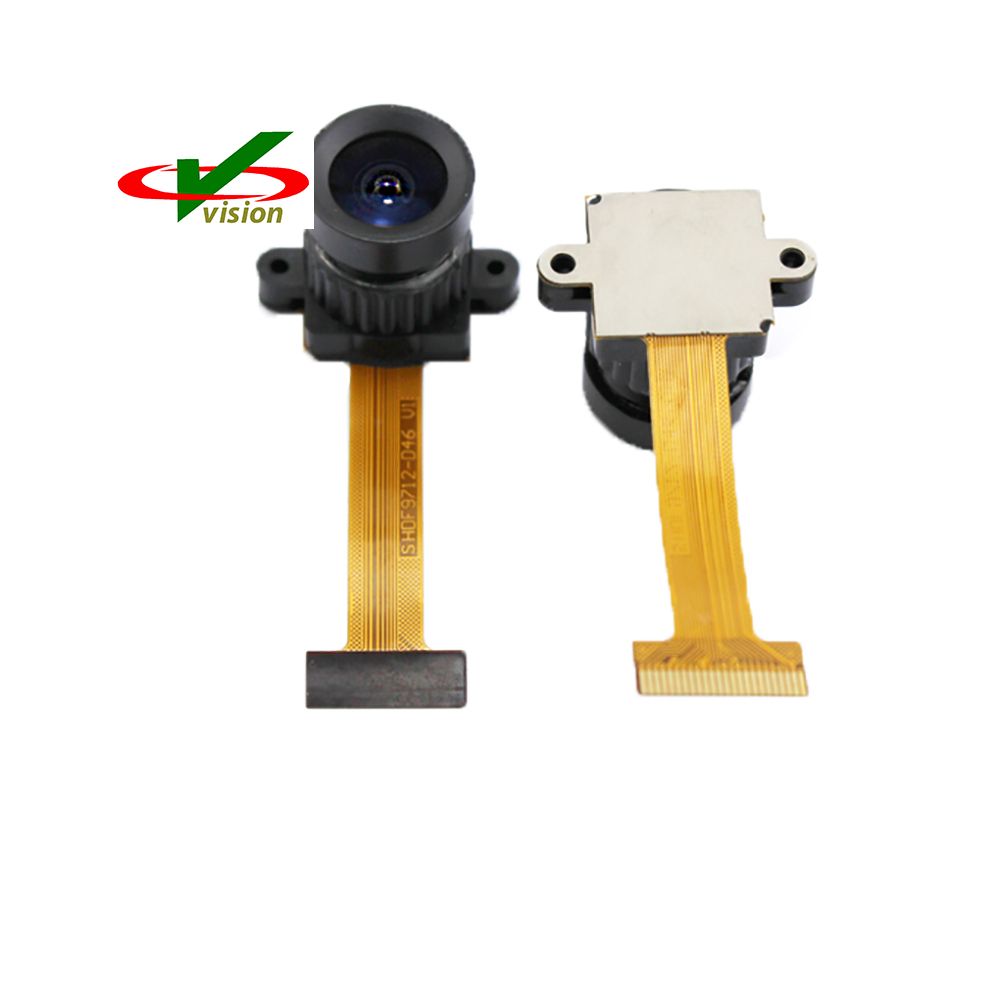

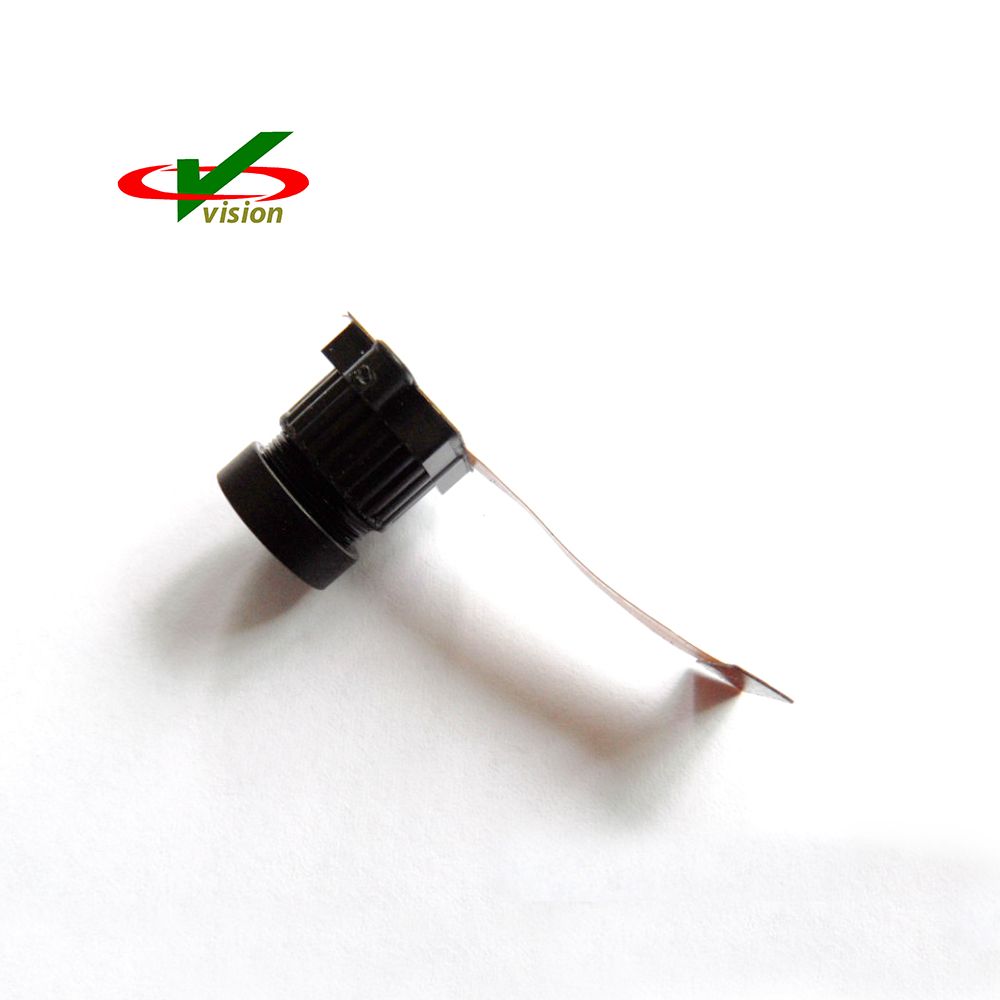

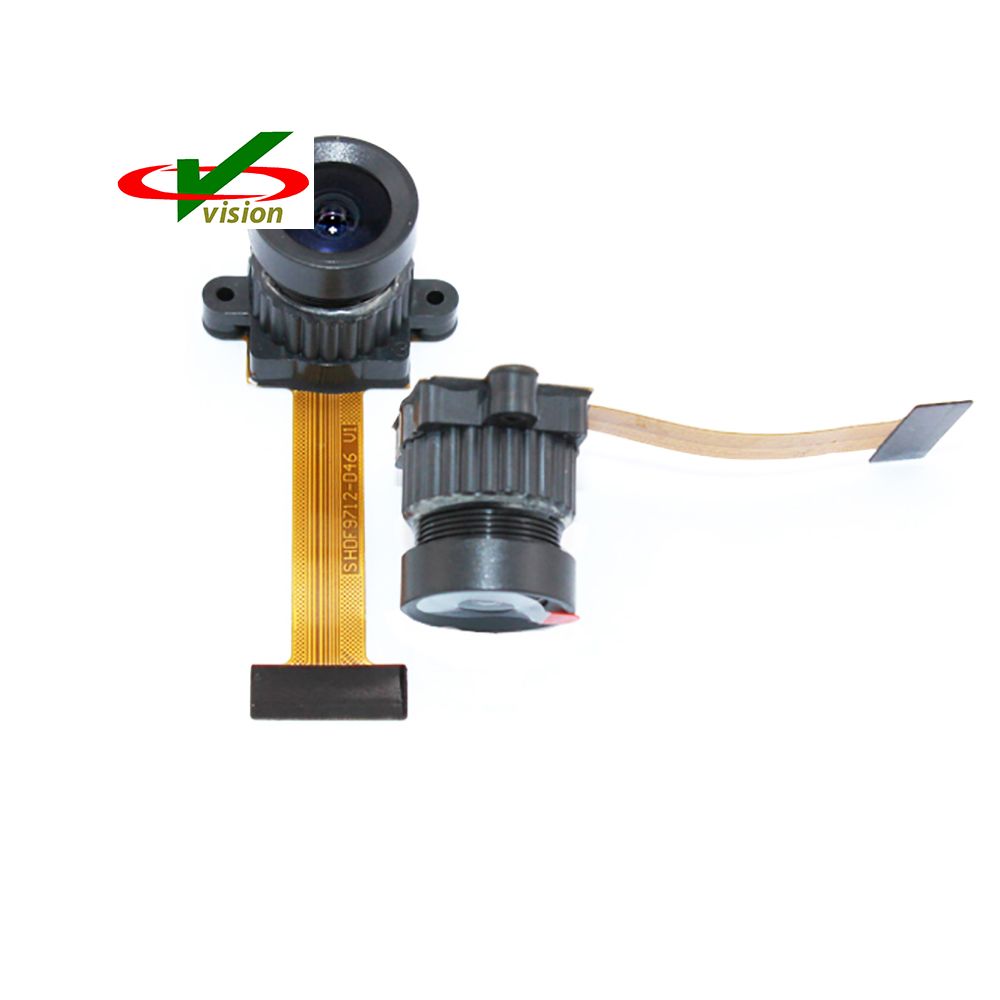

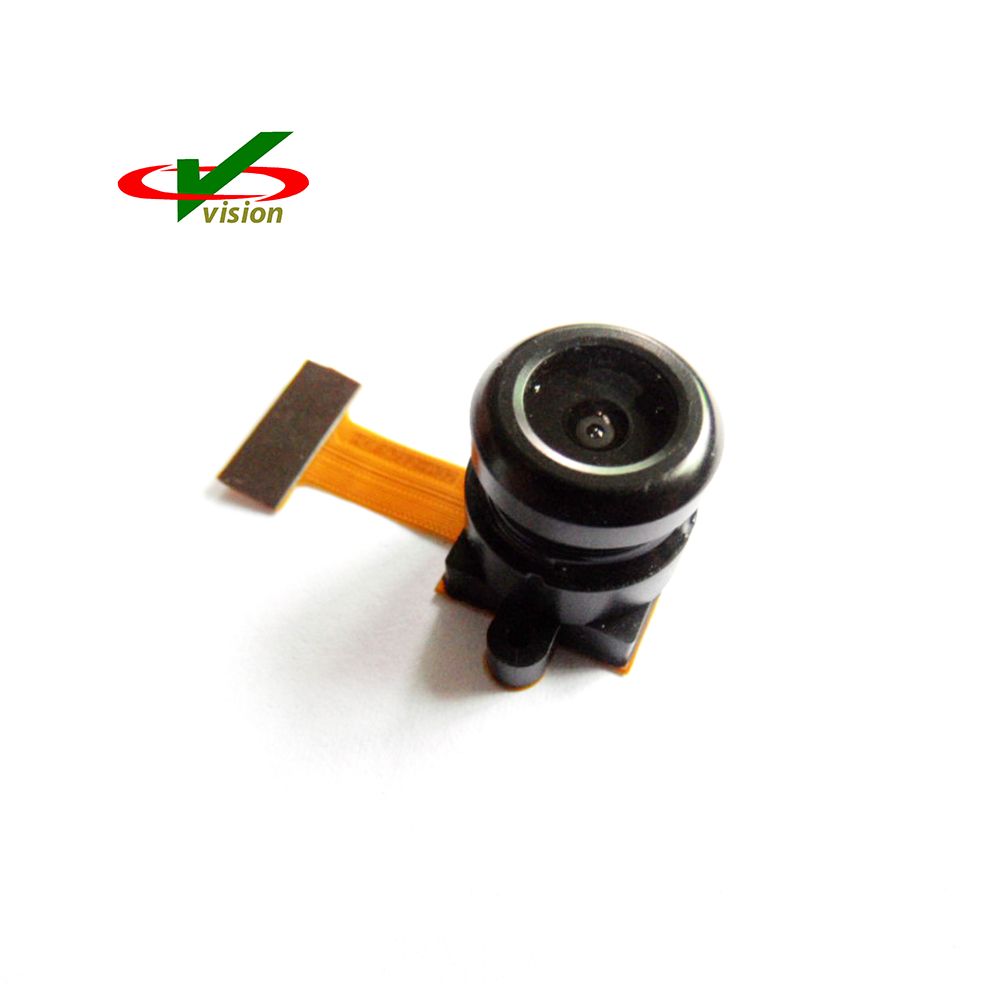

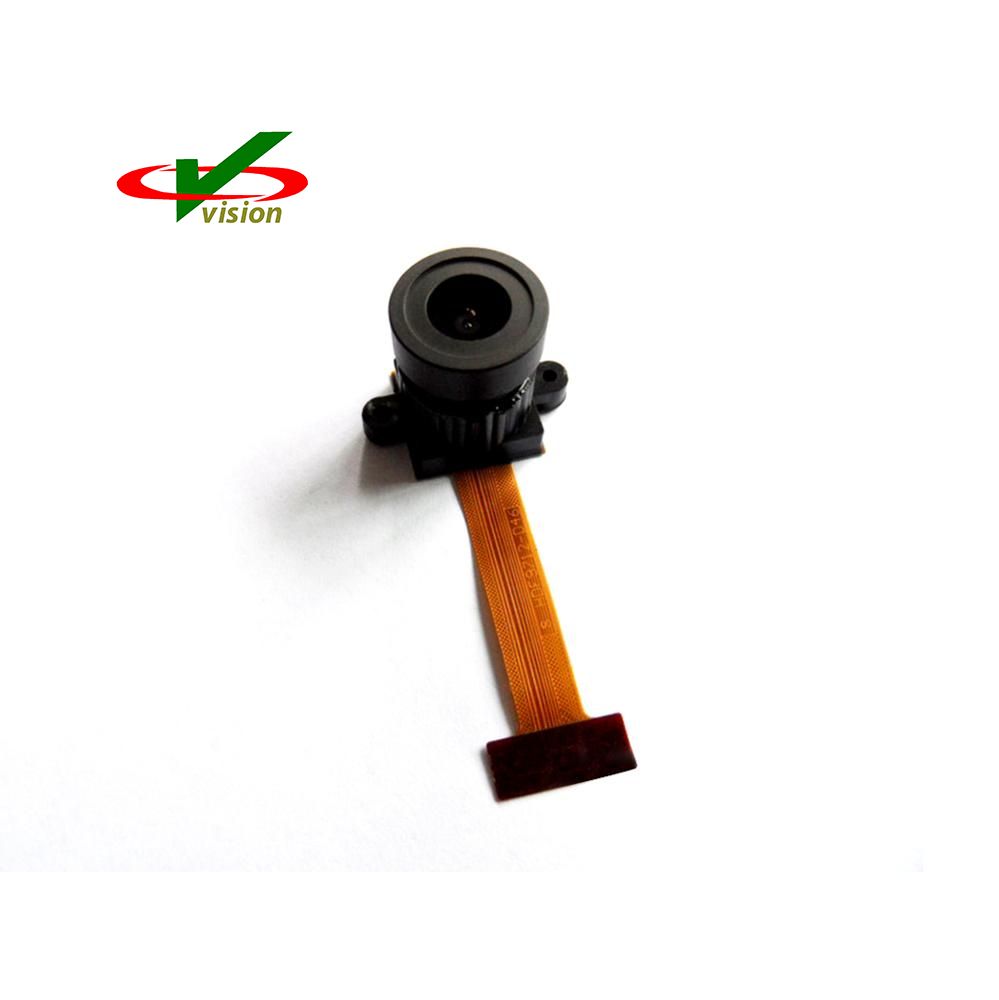

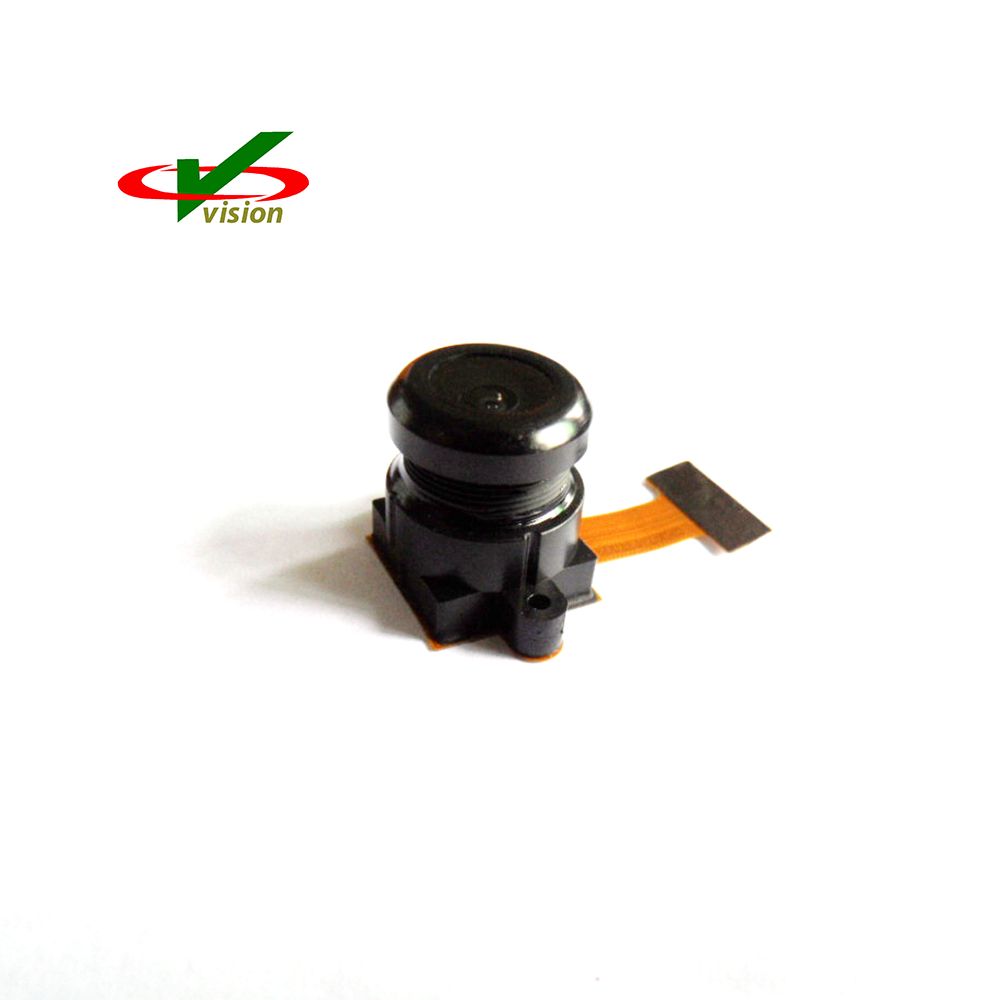

La caméra module CMOS OV9732 720p d'OMNIVISION est un capteur de caméra basse consommation et ultra-compact qui apporte une vidéo haute définition (HD) 720p aux systèmes de sécurité grand public et aux caméras domestiques intelligentes sans fil alimentées par batterie. Par rapport à la génération précédente OV9712, l'OV9732 est 35 % plus petit et offre des performances de pixels considérablement améliorées.
■ Prise en charge des tailles d'image : pleine taille (1 280 x 720), VGA (640 x 480), binning 2x2RGB (640 x 360)
■ Prise en charge des formats de sortie : sortie RAW 10 bits avec MIPI et DVP à 1 voie
■Boucle de verrouillage de phase sur puce (PLL)
■Contrôles programmables pour la fréquence d'images, le miroir et le retournement, le gain/exposition et le fenêtrage
■ Prise en charge du sous-échantillonnage horizontal et vertical
■Fonction mode faible consommation (LPM)
■ Capable de conserver les valeurs des registres lors de la mise hors tension du logiciel
■Interface SCCB standard
■ Configurabilité GPIO à trois états et polarité programmable
■FSIN
■Contrôle de la qualité de l'image : correction des pixels défectueux (DPC) et calibrage automatique du niveau de noir (ABLC)
1. Taille du tableau actif : 1 280 x 720
2. Alimentation :
analogique: 3,1 ~ 3,45 V (3,3 V normal)
Noyau : 1,7 ~ 1,9 V (1,8 V normal).
E/S : 1,7 ~ 1,9 V (1,8 V normal)
3. Plage de température :
fonctionnement : -30 ℃ à 85 ℃ température de jonction
image stable : température de jonction de 0℃ à 50℃
4. Formats de sortie : RAW RVB 10 bits
5. Taille de l'objectif : 1/4"
6. Fréquence d'horloge d'entrée : 6 ~ 27 MHz.
7. Taux de transfert d'image maximum : 30 ips en pleine résolution
8. Volet : volet roulant
9. Taille des pixels : 3 μm x 3 μm
10 Zone d'image : 3 888 μm x 2 208 μm
