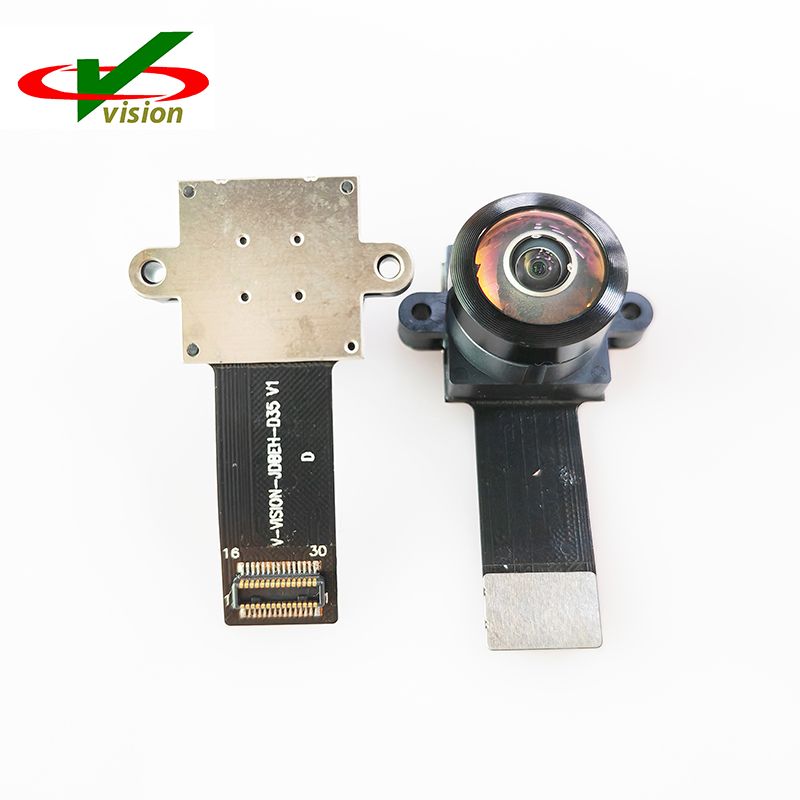

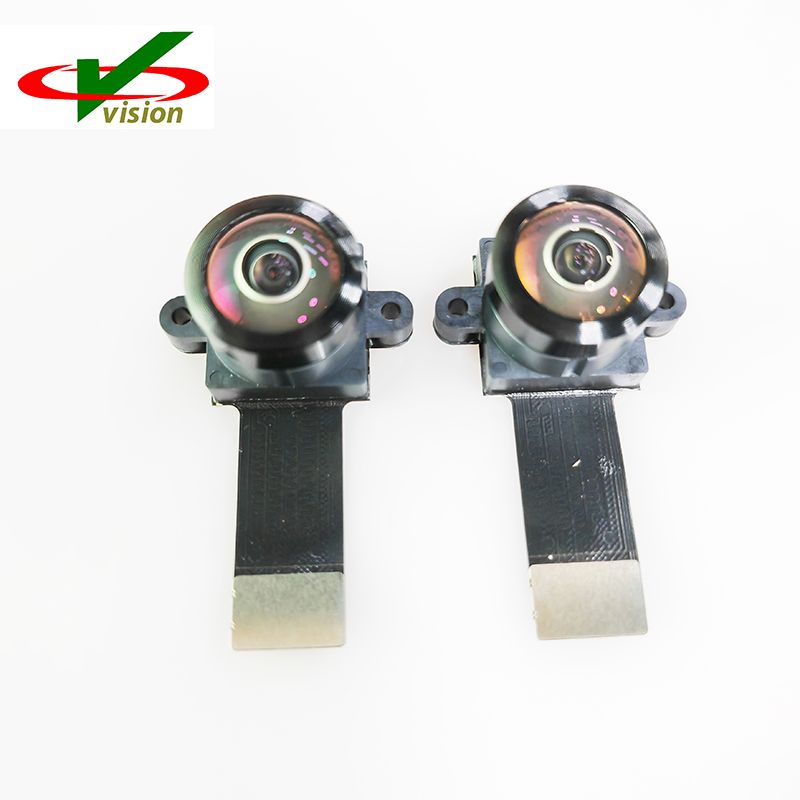

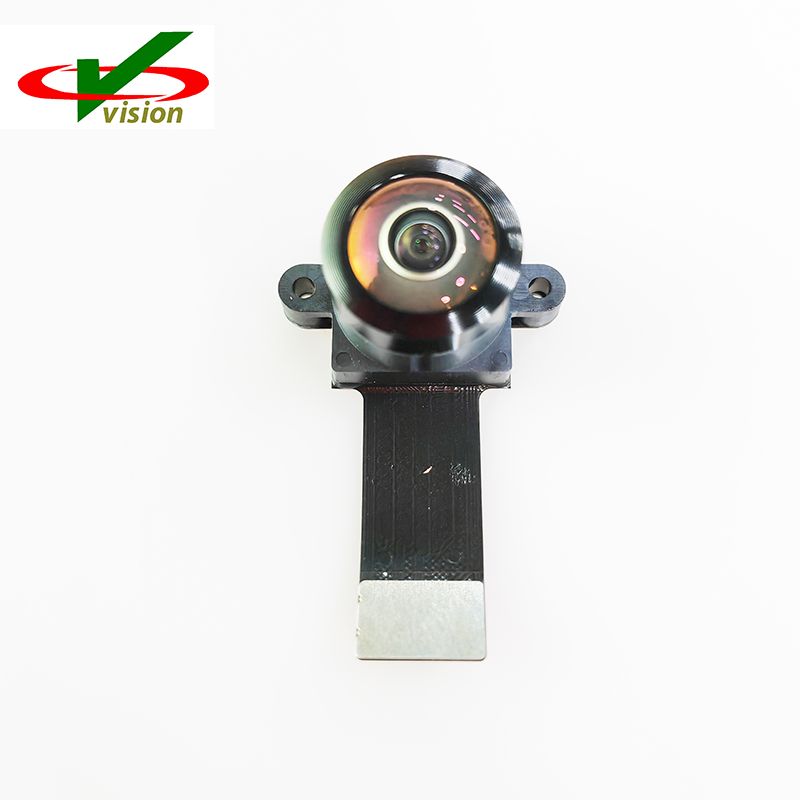

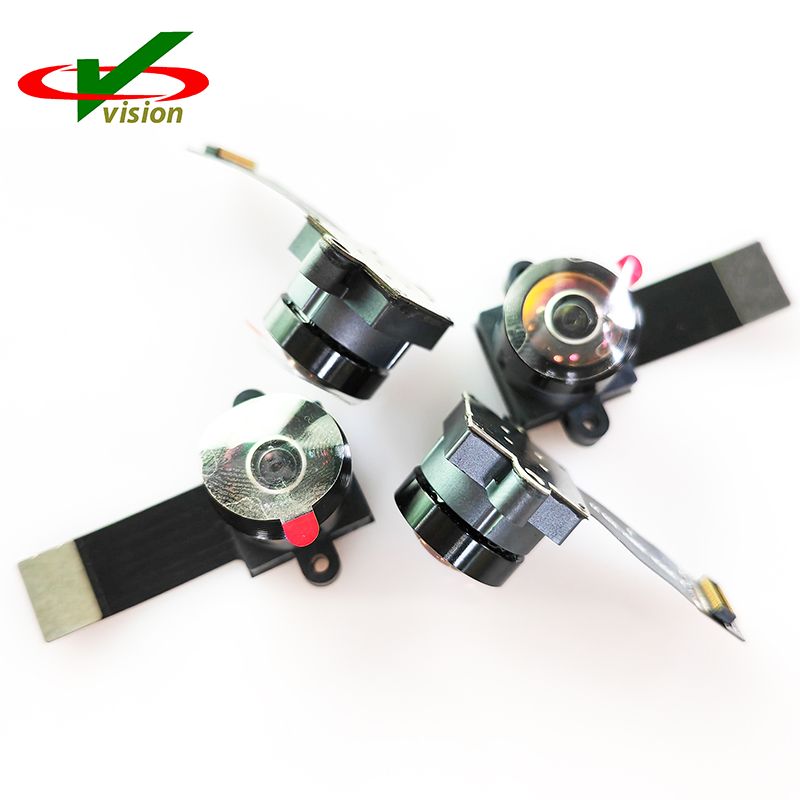

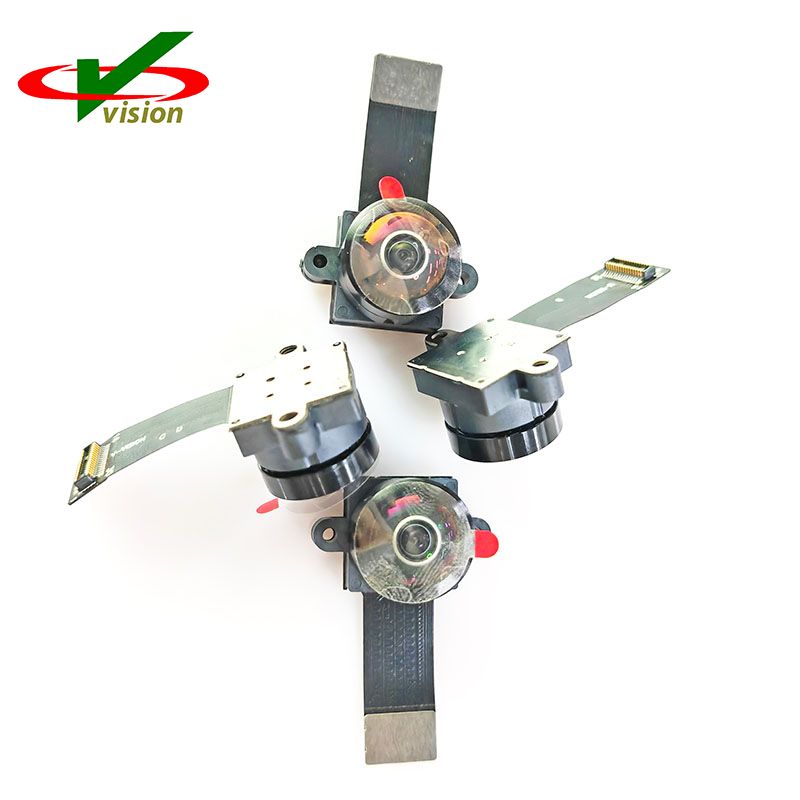

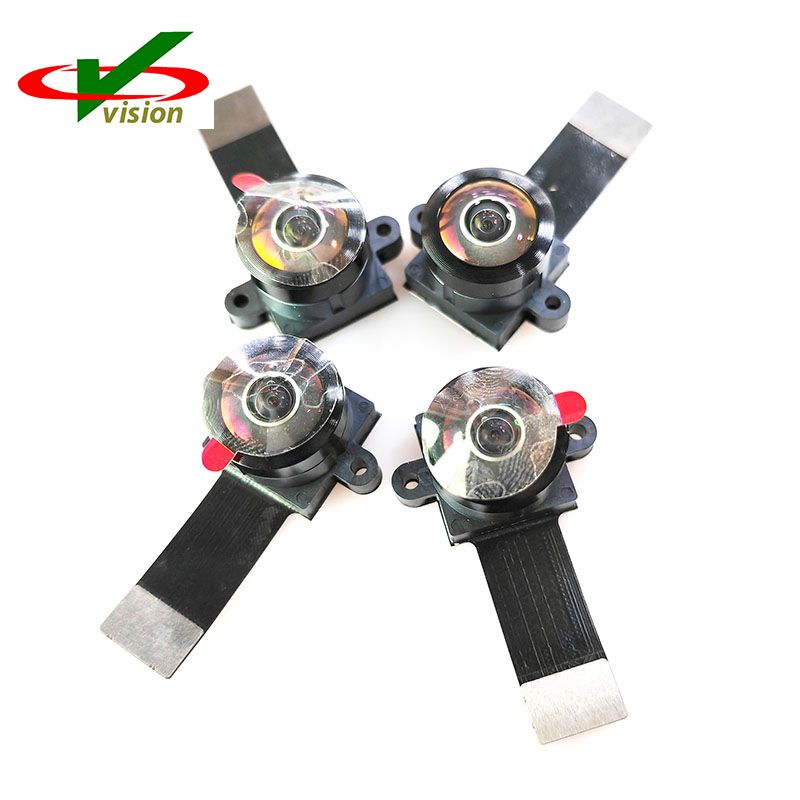

Le module de capteur de caméra à obturateur Global AR0144 est un capteur d'image numérique CMOS 1/4 de pouce 1,0 Mp avec une matrice de pixels actifs de 1280H x 800V.
Le module de capteur de caméra à obturateur global AR0144 intègre une nouvelle conception innovante de pixels à obturateur global optimisée pour une capture précise et rapide de scènes en mouvement. Le capteur produit des images claires et à faible bruit dans les scènes faiblement éclairées et lumineuses.
Le module de capteur de caméra à obturateur global AR0144 comprend des fonctions de caméra sophistiquées telles que le contrôle automatique de l'exposition, le fenêtrage, le mode de saut de ligne, le mode de saut de colonne, le regroupement de pixels et les modes vidéo et image unique.
• Performances supérieures en basse lumière et IR
• Vidéo HD (720p60)
• Interface de données MIPI ou parallèle à 2 voies
• Calibrage automatique du niveau de noir (ABLC)
• Contrôle programmable pour la région d'intérêt (ROI)
• Mise en miroir horizontale et verticale, fenêtrage et regroupement de pixels
• Contrôle automatique de l'exposition sur puce pour tout retour sur investissement programmable
• Moteur de statistiques 5x5 pour tout retour sur investissement programmable
• Contrôle flexible pour le mode de saut de ligne et de colonne
• Mode esclave ou déclencheur sur puce pour la synchronisation
• Contrôle stroboscopique intégré
• Boucle à verrouillage de phase sur puce (PLL)
• Mode esclave ou déclencheur sur puce pour la synchronisation
| Paramètre | Valeur typique |
| Format optique | 1/4 de pouce (4,5 mm) |
| Pixels actifs | 1280H x 800V = 1,0 Mp |
| Taille des pixels | 3,0 m |
| Tableau de filtres de couleur | RVB Bayer ou monochrome |
| Type d'obturateur | Obturateur global |
| Plage d'horloge d'entrée | 6 à 64 MHz |
| Horloge des pixels de sortie (maximum) | 74,25 MHz |
| Sortir | Série MIPI, 2 voies |
| Parallèle 12 bits | |
| Fréquence d'images | Pleine résolution 60 ips |
| 720p 66 ips | |
| Réactivité | Monochrome 3,6 V/lux-sec |
| Couleur 3,1 V/lux-sec | |
| Tension d'alimentation | E/S 1,8 ou 2,8 V |
| Numérique 1,2 V | |
| Analogique 2,8 V | |
| Température de fonctionnement | –40°C à +85°C (ambiante) |
| –40°C à +105°C (jonction) | |
| Options de forfait | CSP 5,6 x 5,6 mm à 69 billes |
| Nu ceux-là |
• Lecteur de codes à barres
• Reconnaissance gestuelle
• Numérisation 3D
• Suivi de position
• Balayage de l'iris
• Réalité augmentée
• Réalité virtuelle
• Biométrie
• Vision industrielle
