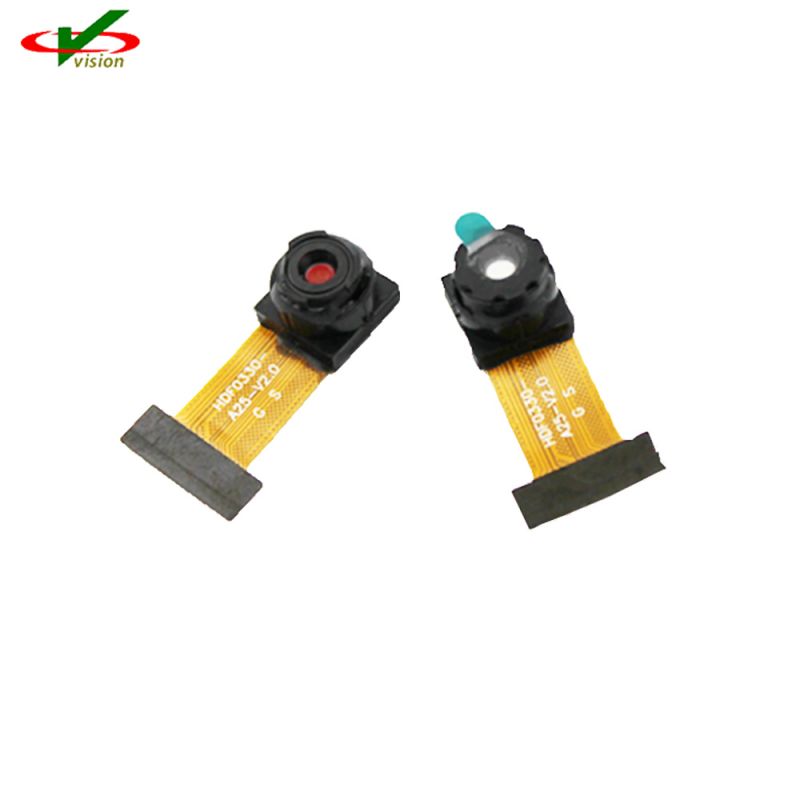

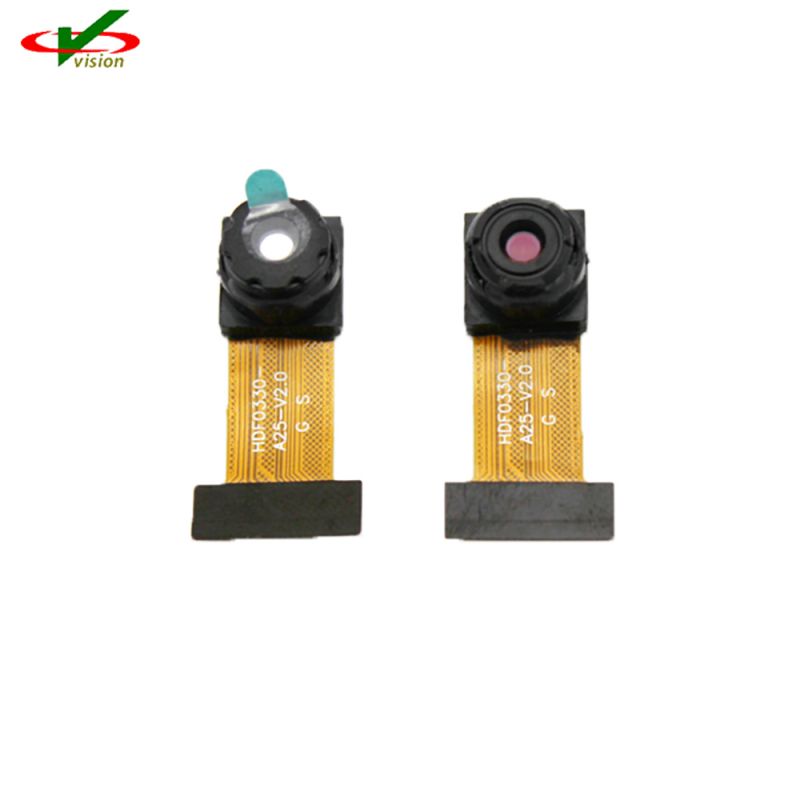

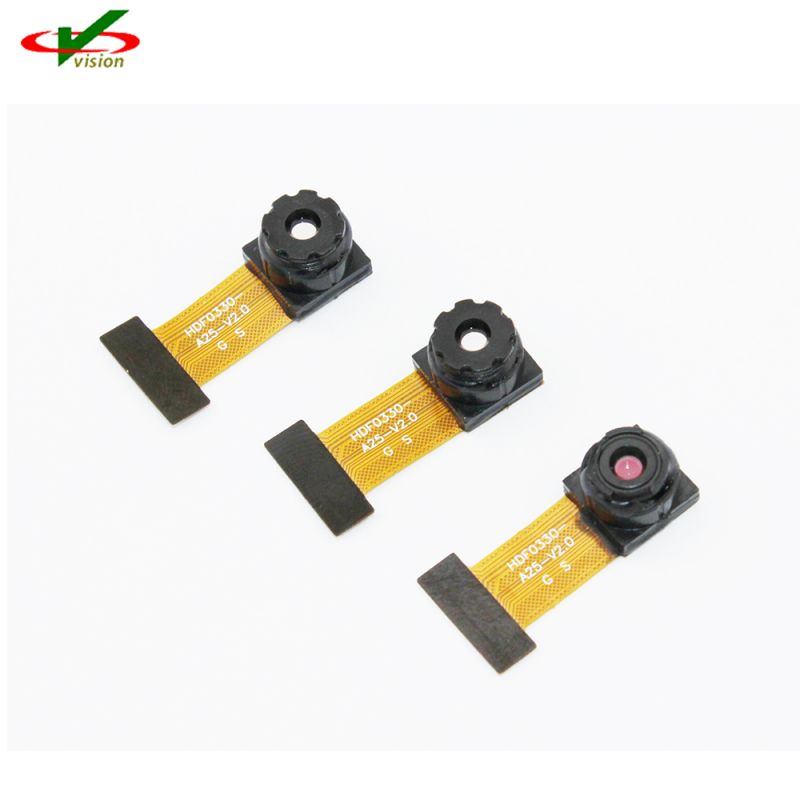

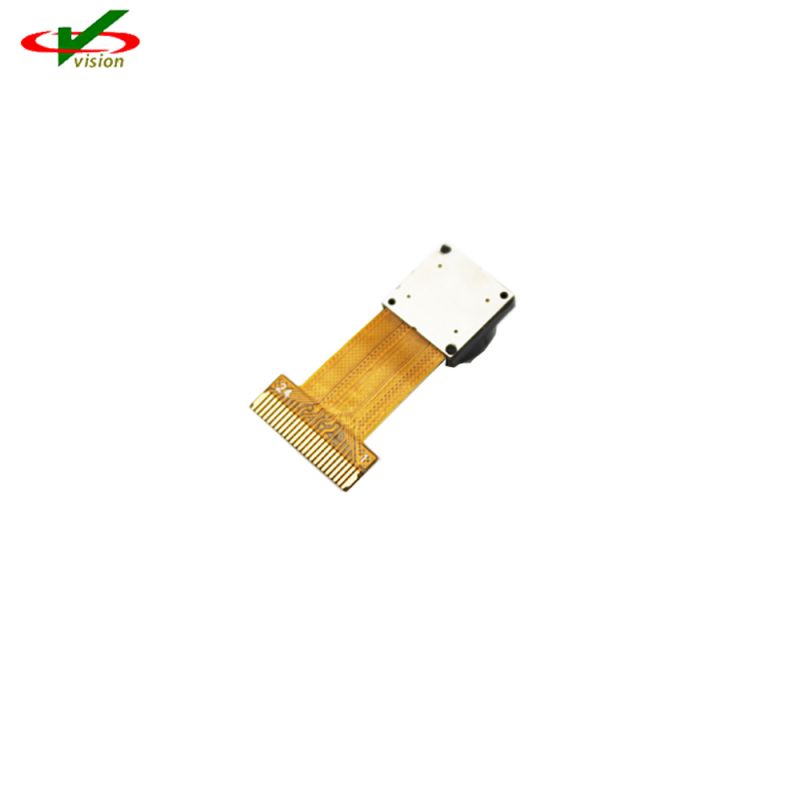

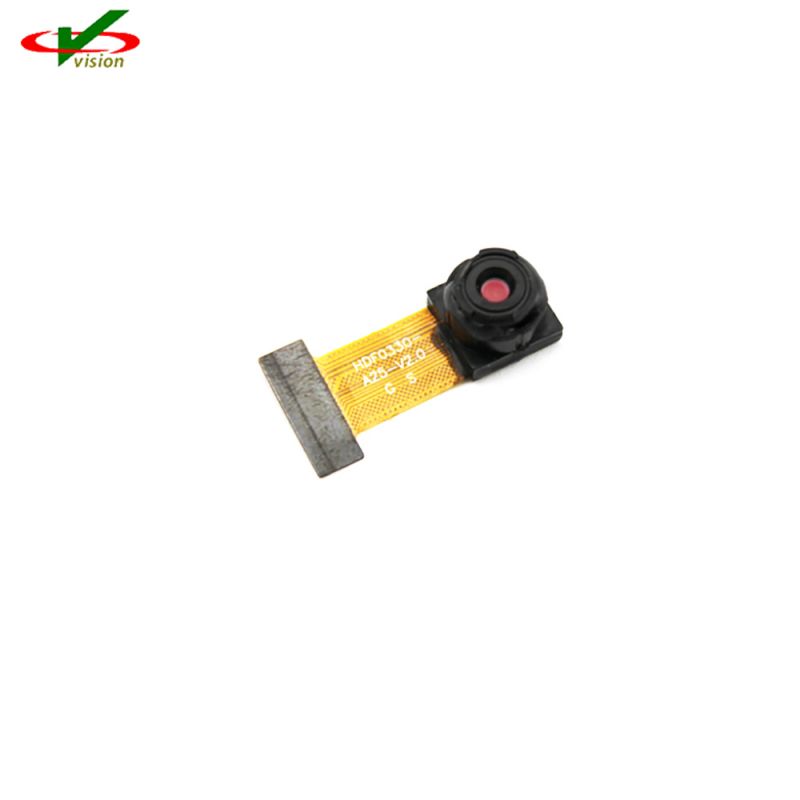

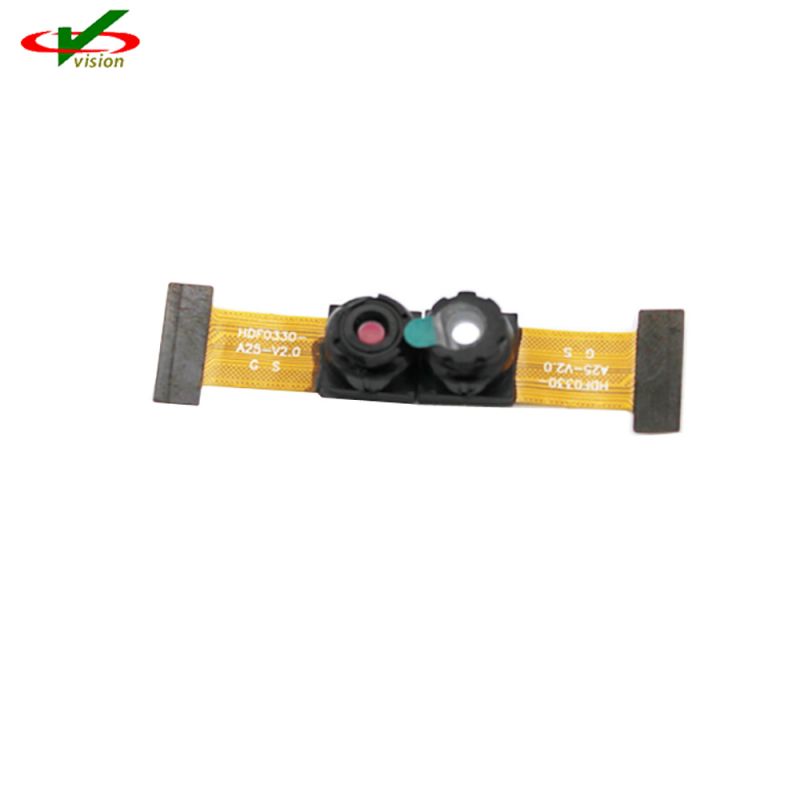

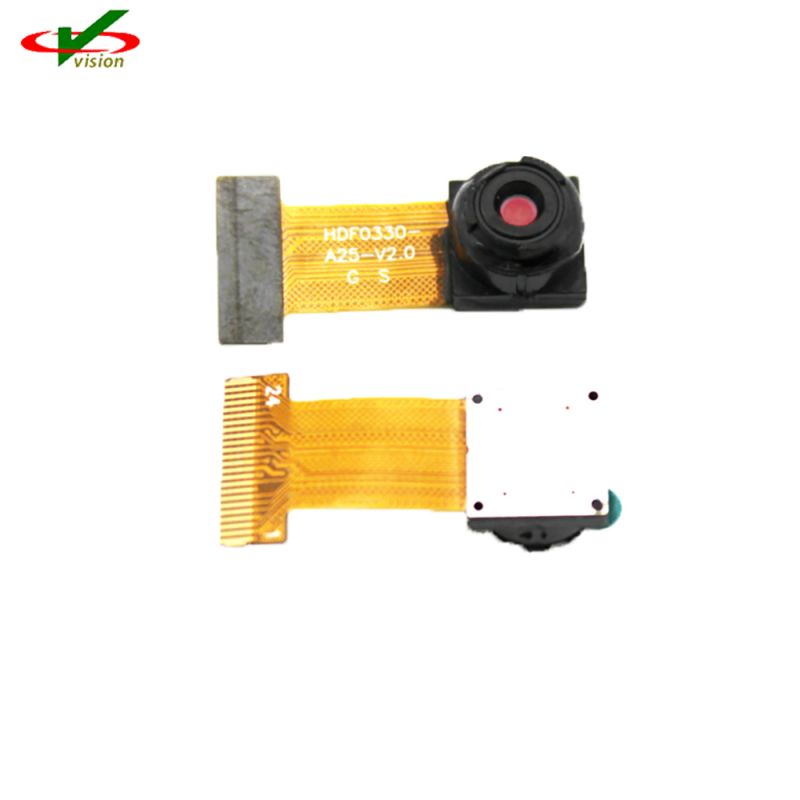

Le module de caméra CMOS DVP 24 broches AR0330 intègre des fonctions sophistiquées de caméra sur puce telles que le fenêtrage, la mise en miroir, les modes de sous-échantillonnage de colonnes et de lignes et les modes d'instantané.
Le module de caméra CMOS DVP 24 broches AR0330 d'Aptina est un capteur d'image numérique CMOS 1/3 de pouce avec une matrice de pixels actifs de 2304Hx1536V.
Le module de caméra CMOS DVP 24 broches AR0330 peut prendre en charge la capture d'images fixes numériques de 3,15 mégapixels (2048 H x 1536 V) et un mode vidéo numérique 1080p30 + 20 % EIS (2304 H x 1296 V).
• Caméscope vidéo numérique haute définition 1080P 30
• Caméras Web et caméras de vidéoconférence
• Sécurité
• Pixel de 2,2 µm avec technologie Aptina™ A-Pix™
• Performances supérieures en basse lumière
• Images fixes de 3,4 Mp (3:2) et 3,15 Mp (4:3)
• Prise en charge d'un obturateur mécanique externe
• Prise en charge d'une LED externe ou d'un flash au xénon
• Interfaces de données : MIPI série à deux voies ou interface parallèle
• Oscillateur à boucle à verrouillage de phase (PLL) sur puce
• Correction intégrée des couleurs et des ombres de l'objectif en fonction de la position.
• Interface série simple à deux fils
• Calibrage automatique du niveau de noir
• Compression A-Law en sortie de 12 à 10 bits
• Mode esclave pour un contrôle précis de la fréquence d'images et pour la synchronisation de deux capteurs
| Paramètres clés | Valeur typique | ||
| Format optique | 1/3 pouce (6,0 mm) | ||
| Matrice entière : 6,09 mm | |||
| Image fixe : 5,63 mm (4:3) | |||
| Image HD : 5,82 mm (16:9) | |||
| Pixels actifs | 2304(H) x 1536(V) : (ensemble du tableau) : | ||
| 5,07 mm (H) x 3,38 mm (V) | |||
| 2048(H) x 1536(V) (4:3, mode photo) | |||
| 2304(H) x 1296(V) (16:9, mode SD) | |||
| Taille des pixels | 2,2 μm x 2,2 μm | ||
| Tableau de filtres de couleur | Bayer RVB | ||
| Type d'obturateur | ERS et GRR | ||
| Plage d'horloge d'entrée | 6 à 27 MHz | ||
| Horloge de sortie maximale | 98 Mp/s (MIPI parallèle ou 2 voies) | ||
| Réactivité | 2,0 V/lux-sec | ||
| Consommation d'énergie | Mode MIPI 1080P30 : 282 mW. | ||
| Mode parallèle 1080P30 : 252 mW | |||
| SNRMAX | 39 dB | ||
| Plage dynamique | 69,5 dB | ||
| Tension d'alimentation | E/S/numérique | 1,7 à 1,9 V (1,8 V nominal) ou 2,4 à 3,1 V (2,8 V nominal) |
|
| Numérique | 1,7 à 1,9 V (1,8 V nominal) | ||
| Analogique | 2,7 à 2,9 V | ||
| Température de fonctionnement (jonction) -TJ |
–30°C à + 70°C | ||
| Options de forfait | 6,28 mm x 6,65 mm CSP | ||
