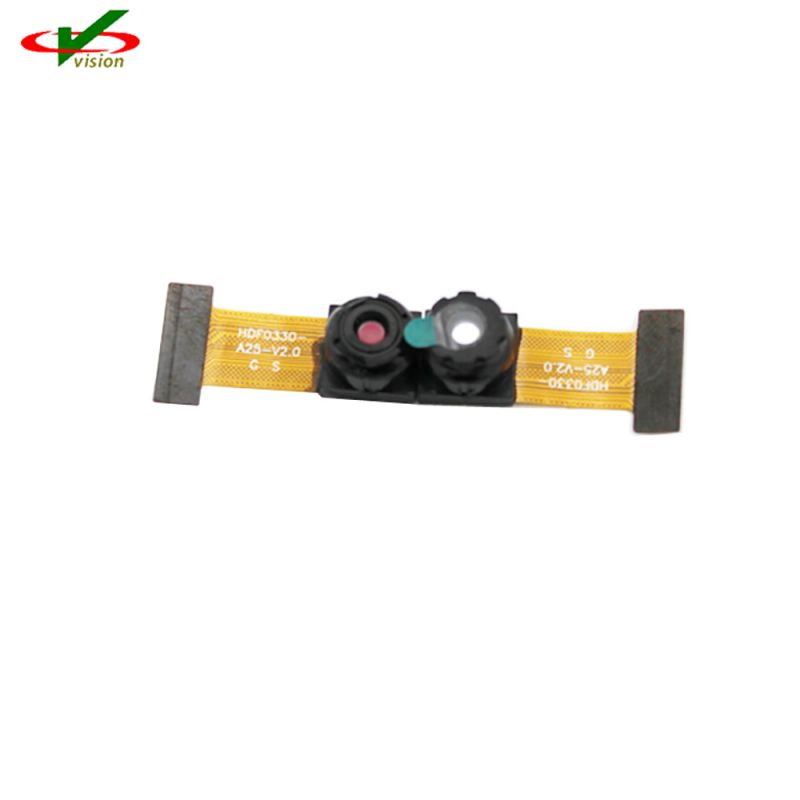

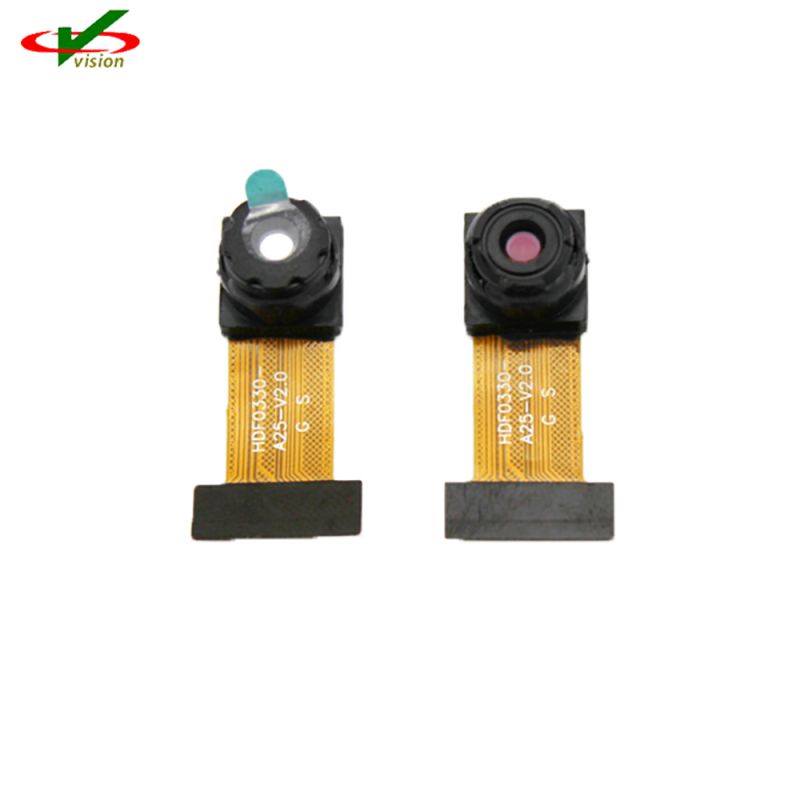

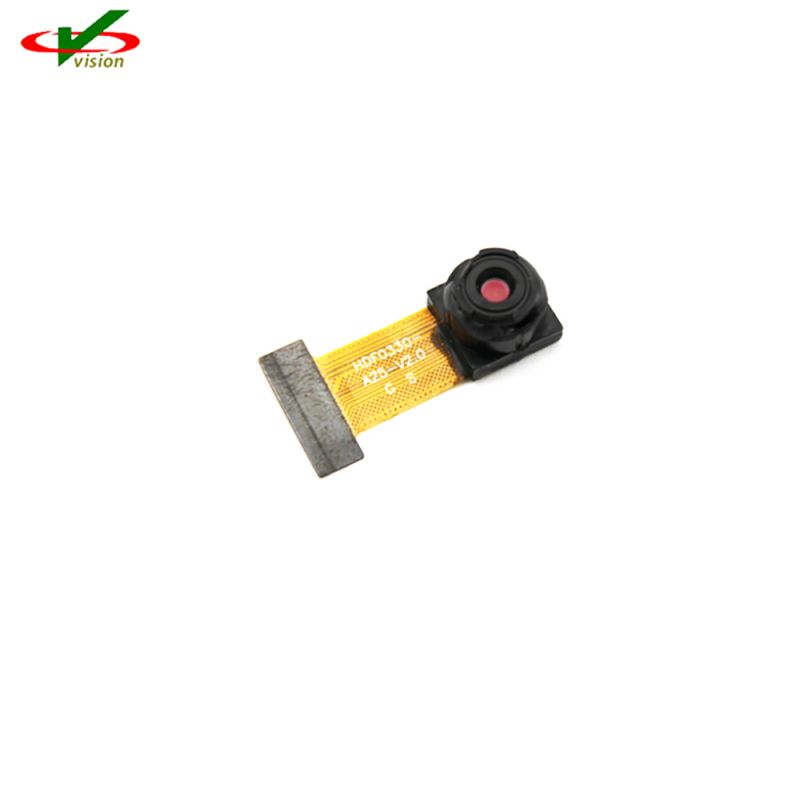

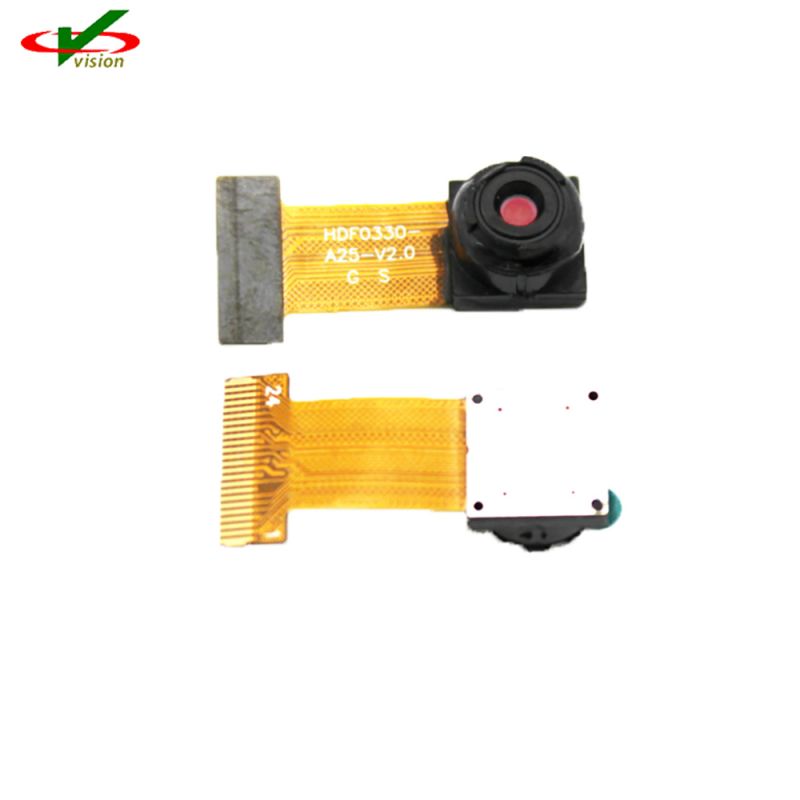

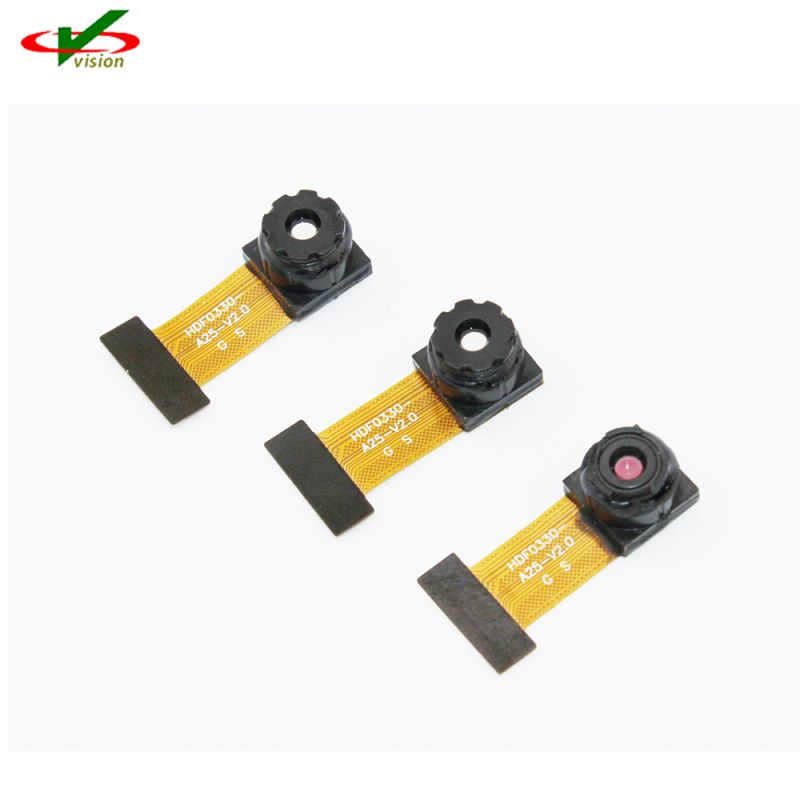

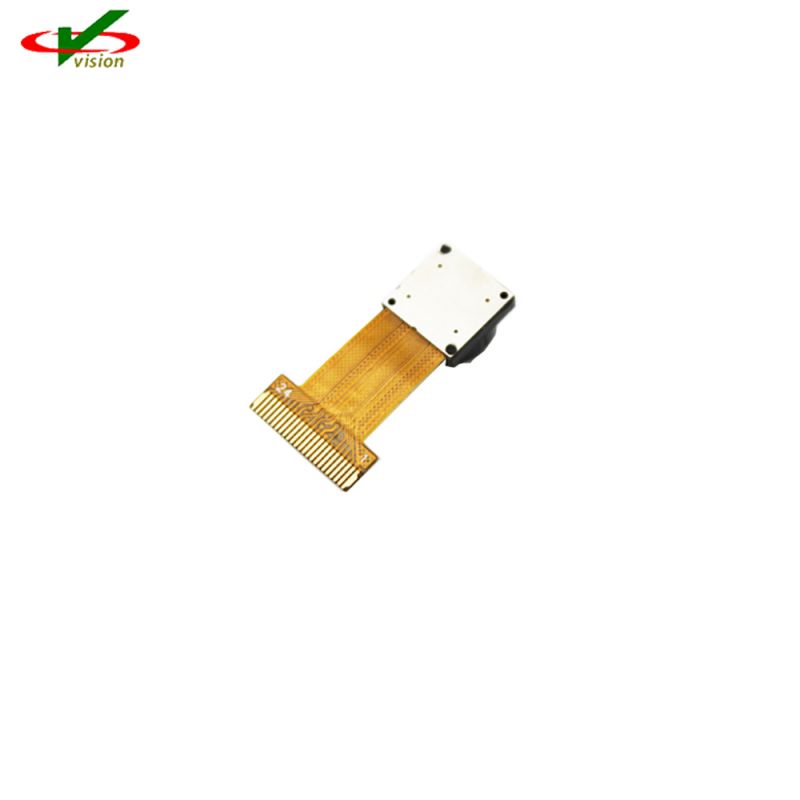

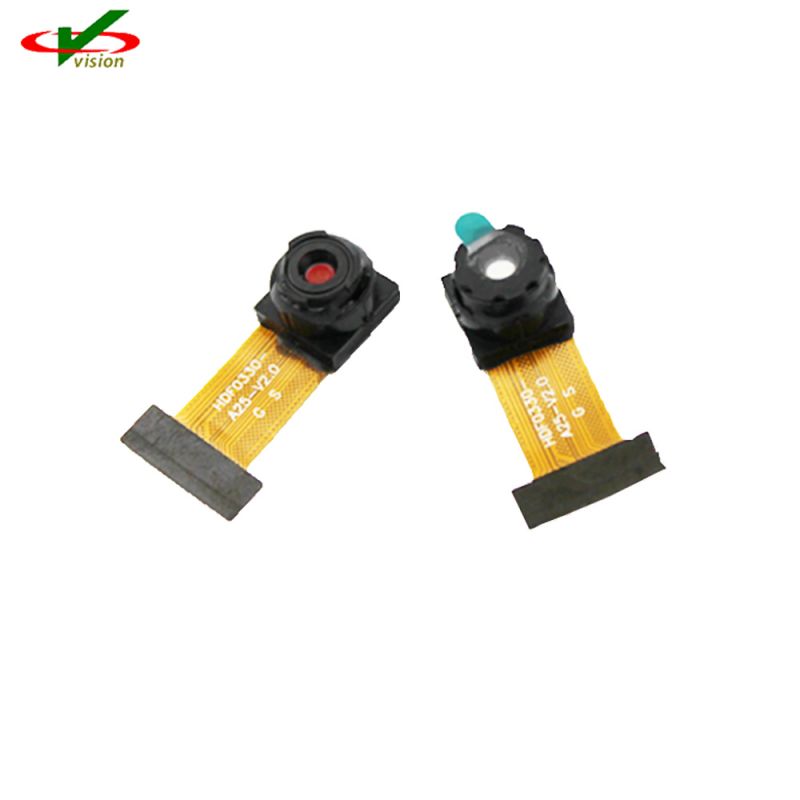

Le module de capteur 1080p AR0330 d'Aptina est un capteur d'image numérique CMOS 1/3 de pouce avec une matrice de pixels actifs de 2304Hx1536V.
Le module de capteur 1080p AR0330 peut prendre en charge la capture d'images fixes numériques de 3,15 mégapixels (2048H x 1536V) et un mode vidéo numérique 1080p30+20 % EIS (2304H x 1296V).
Le module de capteur 1080p AR0330 intègre des fonctions sophistiquées de caméra sur puce telles que le fenêtrage, la mise en miroir, les modes de sous-échantillonnage de colonnes et de lignes et les modes d'instantané.
• Pixel de 2,2 µm avec technologie Aptina™ A-Pix™
• Performances supérieures en basse lumière
• Images fixes de 3,4 Mp (3:2) et 3,15 Mp (4:3)
• Prise en charge d'un obturateur mécanique externe
• Prise en charge d'une LED externe ou d'un flash au xénon
• Interfaces de données : MIPI série à deux voies ou interface parallèle
• Oscillateur à boucle à verrouillage de phase (PLL) sur puce
• Correction intégrée des couleurs et des ombres de l'objectif en fonction de la position.
• Interface série simple à deux fils
• Calibrage automatique du niveau de noir
• Compression A-Law en sortie de 12 à 10 bits
• Mode esclave pour un contrôle précis de la fréquence d'images et pour la synchronisation de deux capteurs
| Paramètres clés | Valeur typique | ||
| Format optique | 1/3 pouce (6,0 mm) | ||
| Matrice entière : 6,09 mm | |||
| Image fixe : 5,63 mm (4:3) | |||
| Image HD : 5,82 mm (16:9) | |||
| Pixels actifs | 2304(H) x 1536(V) : (ensemble du tableau) : | ||
| 5,07 mm (H) x 3,38 mm (V) | |||
| 2048(H) x 1536(V) (4:3, mode photo) | |||
| 2304(H) x 1296(V) (16:9, mode SD) | |||
| Taille des pixels | 2,2 μm x 2,2 μm | ||
| Tableau de filtres de couleur | Bayer RVB | ||
| Type d'obturateur | ERS et GRR | ||
| Plage d'horloge d'entrée | 6 à 27 MHz | ||
| Horloge de sortie maximale | 98 Mp/s (MIPI parallèle ou 2 voies) | ||
| Réactivité | 2,0 V/lux-sec | ||
| Consommation d'énergie | Mode MIPI 1080P30 : 282 mW. | ||
| Mode parallèle 1080P30 : 252 mW | |||
| SNRMAX | 39 dB | ||
| Plage dynamique | 69,5 dB | ||
| Tension d'alimentation | E/S/numérique | 1,7 à 1,9 V (1,8 V nominal) ou 2,4 à 3,1 V (2,8 V nominal) |
|
| Numérique | 1,7 à 1,9 V (1,8 V nominal) | ||
| Analogique | 2,7 à 2,9 V | ||
| Température de fonctionnement (jonction) -TJ |
–30°C à + 70°C | ||
| Options de forfait | 6,28 mm x 6,65 mm CSP | ||
• Caméscope vidéo numérique haute définition 1080P30
• Caméras Web et caméras de vidéoconférence
• Sécurité
