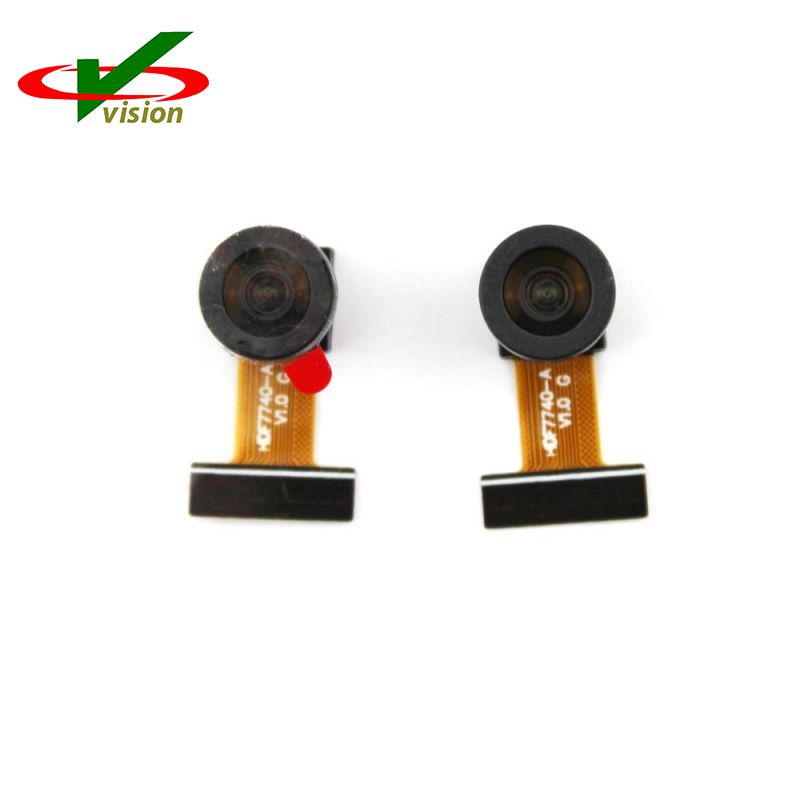

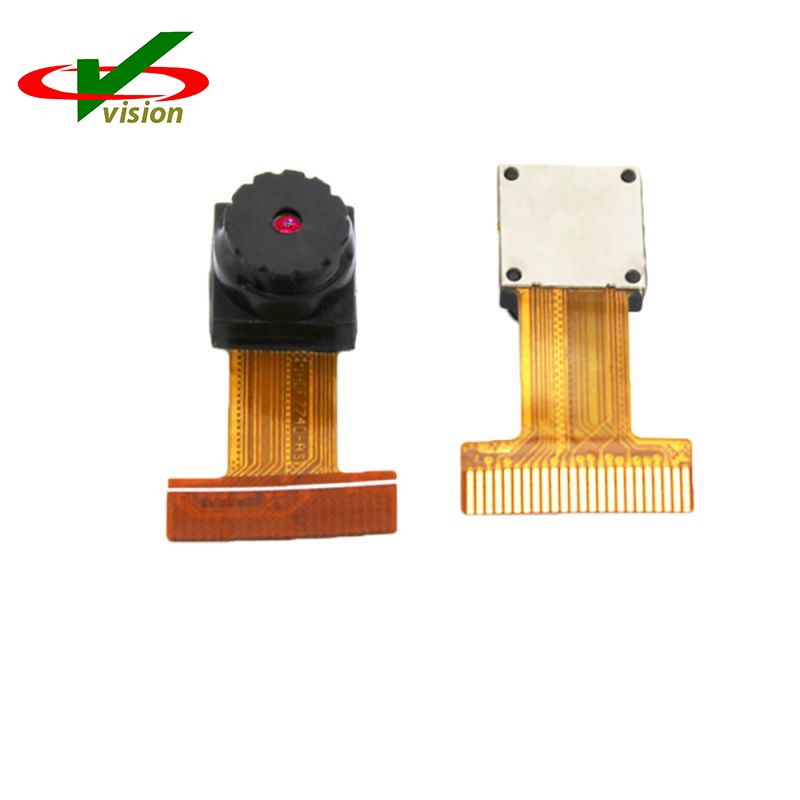

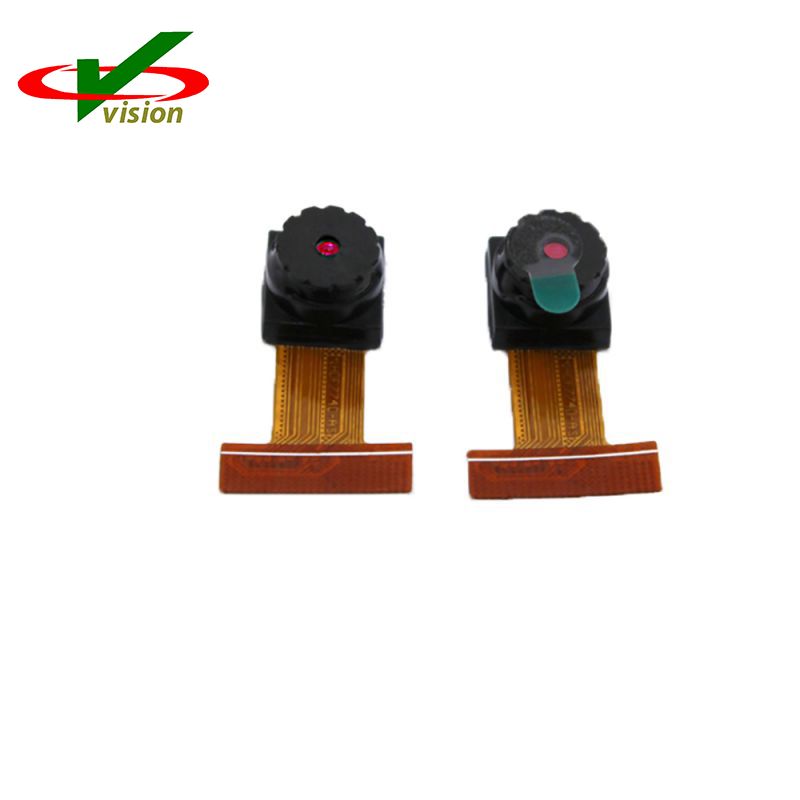

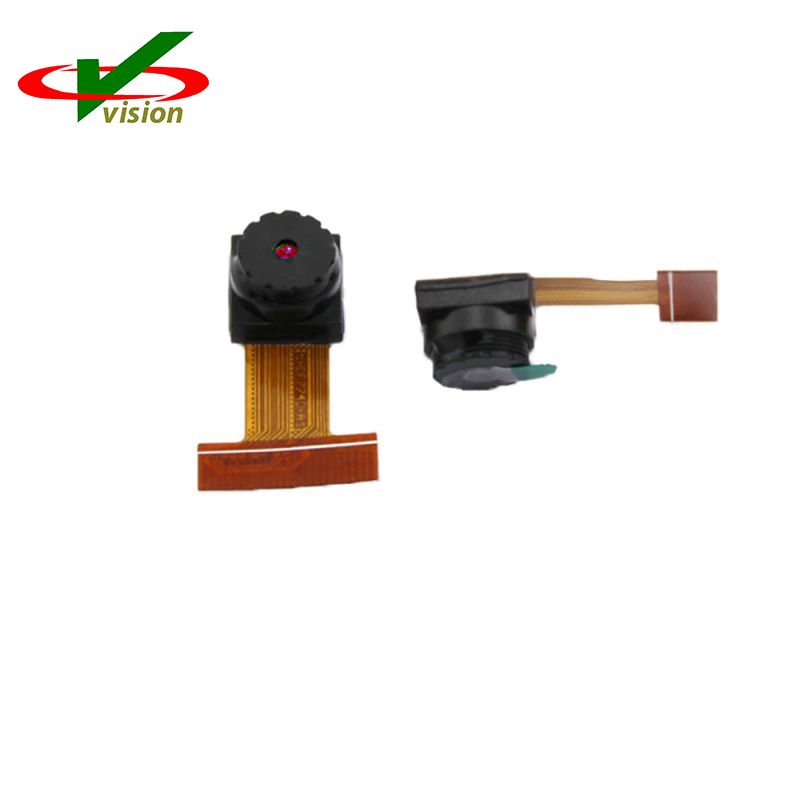

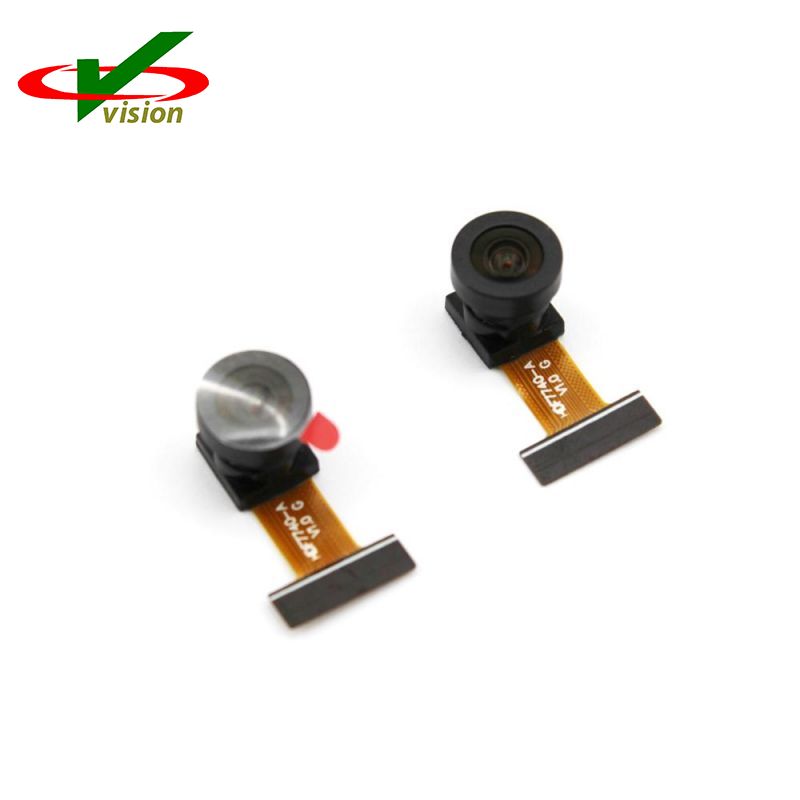

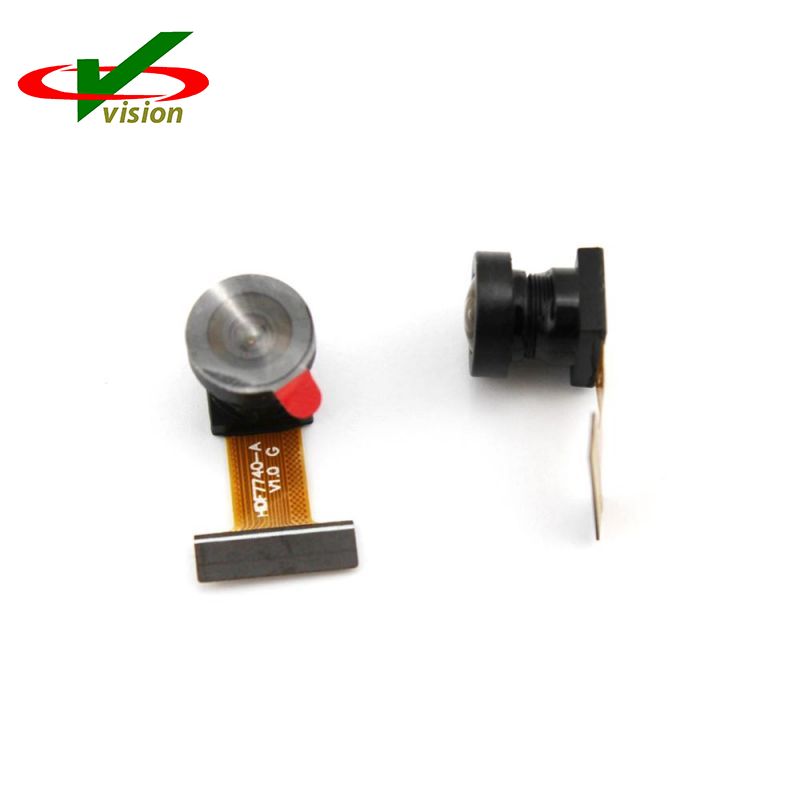

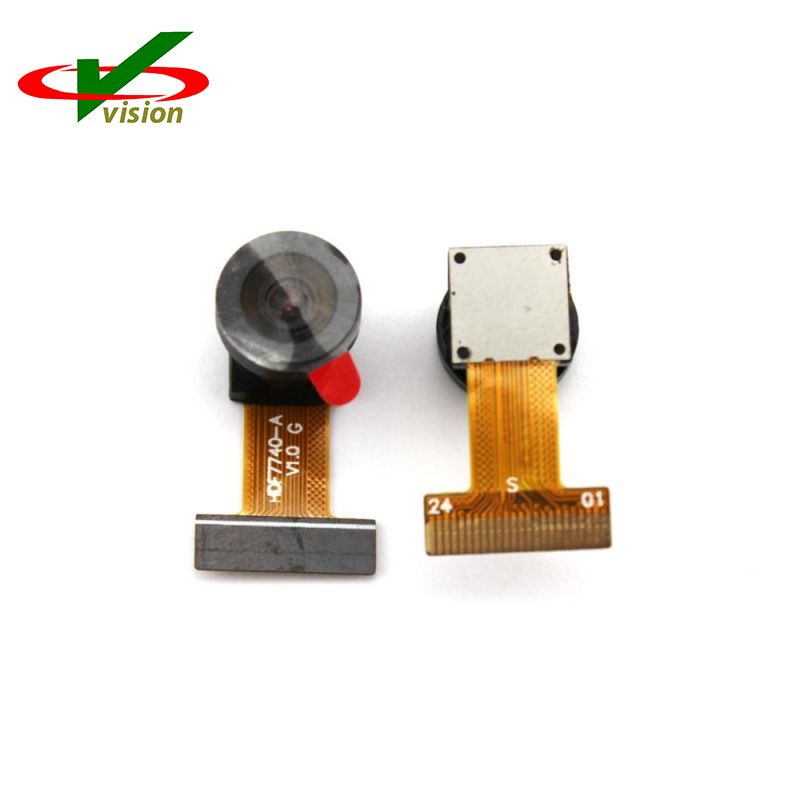

Le petit capteur de module de caméra CMOS VGA OV7740 est un capteur d'image CMOS VGA à faible consommation et haute sensibilité qui offre toutes les fonctionnalités d'une caméra VGA monopuce dans un faible encombrement.
Le petit module de caméra CMOS VGA OV7740 peut fonctionner à 60 images par seconde (ips) en résolution VGA et 120 ips en résolution QVGA avec un contrôle complet de l'utilisateur sur la qualité de l'image, le formatage et le transfert des données de sortie.
Le petit module de caméra CMOS VGA OV7740 prend en charge un port parallèle vidéo numérique et fournit des images plein format, sous-échantillonnées, fenêtrées ou mises à l'échelle RAW RVB 8 bits/10 bits et YUV 8 bits.
1. prise en charge des formats de sortie : RAW RVB et YUV
2. prise en charge des tailles d'image : VGA, QVGA, CIF et toute taille plus petite
3. Prise en charge de l'annulation du soleil noir
4. prise en charge de la synchronisation des trames internes et externes
5. interface série SCCB standard
6. interface de sortie parallèle du port vidéo numérique (DVP)
7. Mémoire programmable unique (OTP) intégrée
8. Boucle à verrouillage de phase sur puce (PLL) régulateur 1,5 V intégré pour le noyau
Taille du tableau : 656 x 488
Source de courant:
noyau : 1,5 V CC ± 5 %
analogique : 3,3 V ± 5 %
E/S : 1,7 ~ 3,47 V
Plage de température : fonctionnement : -30° C à 70 °C
Image stable : 0°C à 50°C
Format de sortie : – Données RVB brutes 8/10 bits – YUV 8 bits
Taille de l'objectif : 1/5"
Fréquence d'horloge d'entrée : 6 ~ 27 MHz
Taux de transfert d'image maximum :
VGA (640 x 480) : 60 ips
QVGA (320 x 240) : 120 ips
sensibilité : 6800 mV/(Lux-sec)
Intervalle d'exposition maximum : 502 x tROW
Taille des pixels : 4,2 μm x 4,2 μm
Zone d'image : 2 755,2 μm x 2 049,6 μm
Dimensions du colis : 4185μmx4345μm
Lieu d'origine | Guangdong, Chine (continentale) | |||
Capteur d'images | CMOS | |||
Pixels | 0,3MP ~ 48MP | |||
Application | Reconnaissance faciale, biométrie, détection de corps vivants, vision industrielle IA, véhicule, drone, terminal libre-service, transmission d'images, lecture de codes à barres, détection infrarouge, maison intelligente, surveillance de sécurité, caméra de mouvement, industrie et autres domaines | |||
Modèle de capteur | DVP, MIPI, CSI, USB, USB2.0, SUB3.0 | |||
Fonctionnalité | Mise au point automatique, faible éclairage, exposition globale, Starlight, Super Starlight Large dynamique HDR, JPEG, YUV |
