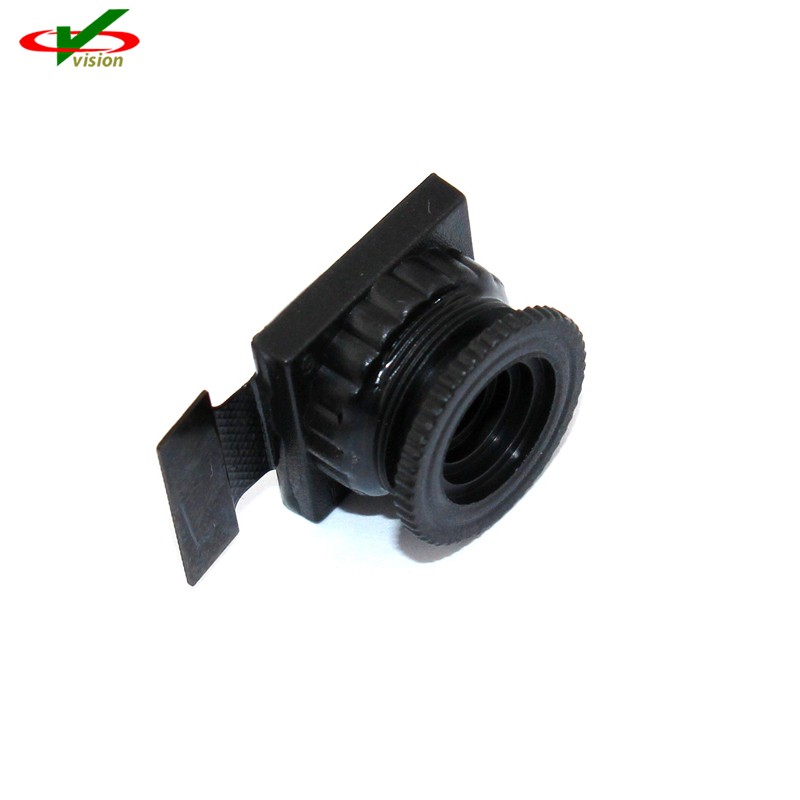

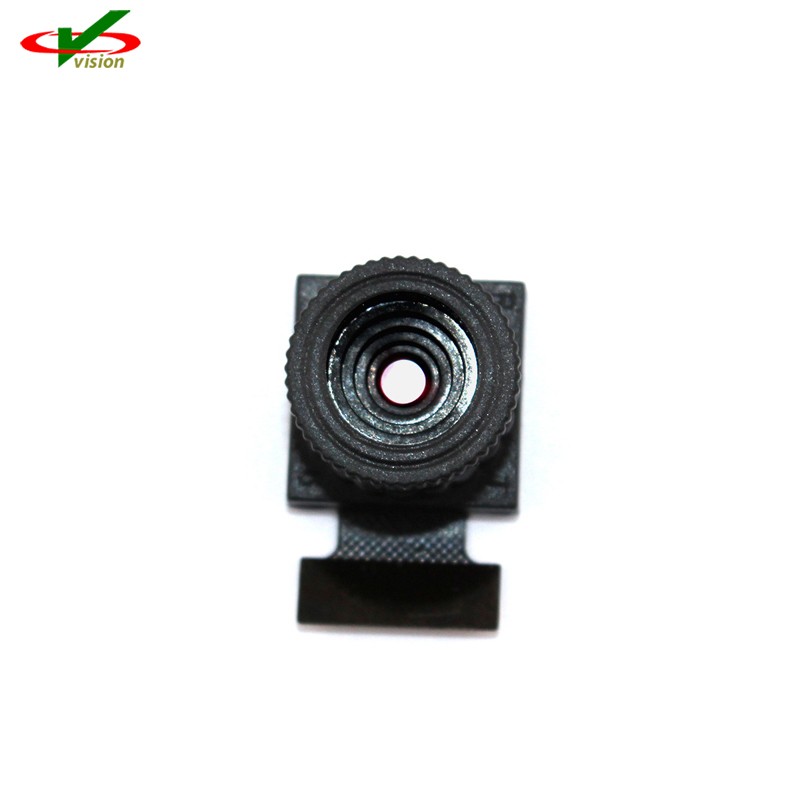

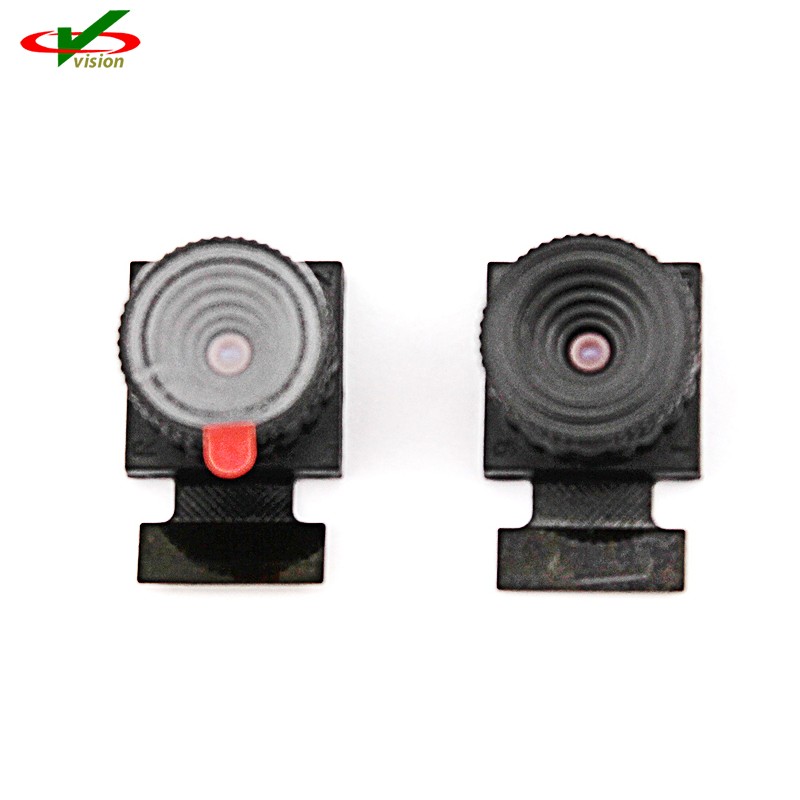

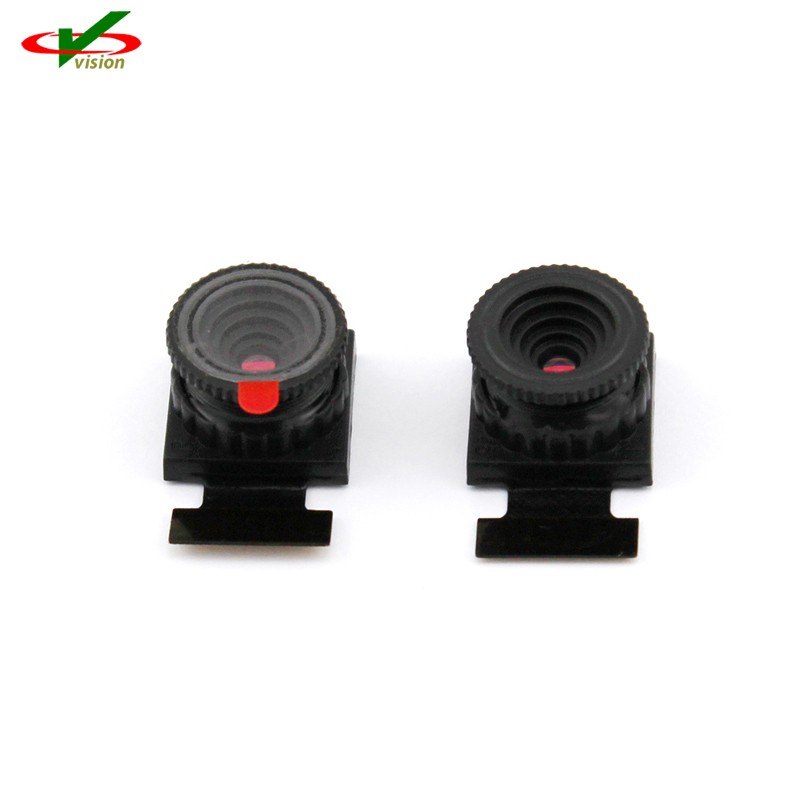

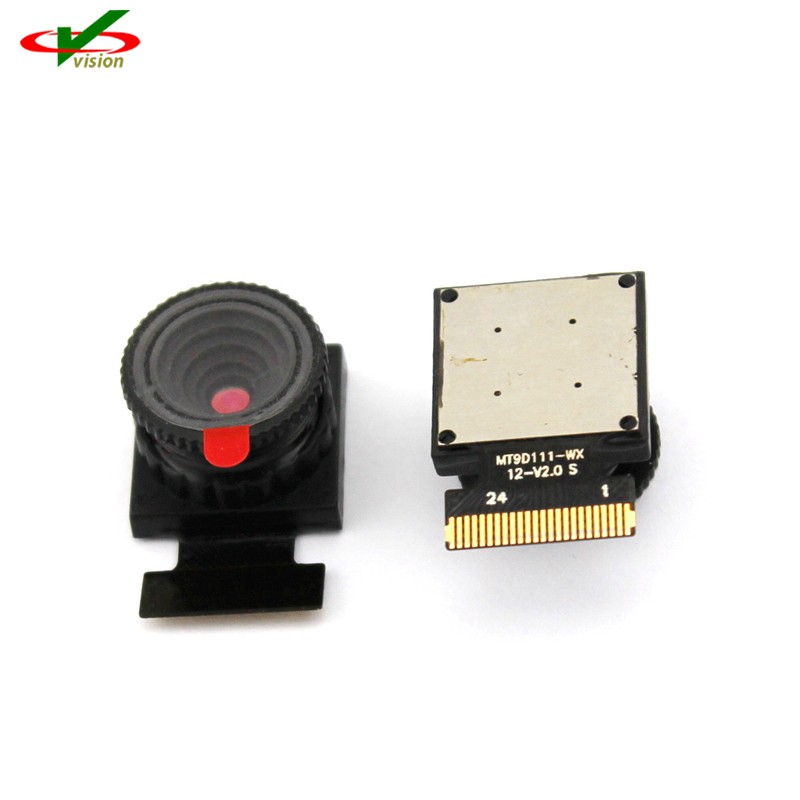

Le module de capteur de caméra MT9D111 est un capteur d'image CMOS 1/3,2 pouces de 2 mégapixels avec un système de caméra avancé intégré. Le système de caméra comprend un microcontrôleur (MCU) et un processeur de flux d'images (IFP) sophistiqué avec un encodeur JPEG en temps réel. Il comprend également un module d'E/S programmable à usage général (GPIO), qui peut être utilisé pour contrôler la mise au point automatique externe, le zoom optique ou l'obturateur mécanique.
Le microcontrôleur gère tous les composants du système de caméra et définit les paramètres de fonctionnement clés du cœur du capteur afin d'optimiser la qualité des données d'image brutes entrant dans l'IFP.
Le cœur du capteur se compose d'un réseau de pixels actifs de 1 668 x 1 248 pixels, de circuits de synchronisation et de contrôle programmables comprenant une PLL et un support de flash externe, d'une chaîne de signaux analogiques avec correction automatique du décalage et gain programmable, ainsi que de deux convertisseurs A/D 10 bits. (ADC). L'ensemble du système sur puce (SOC) a des besoins en énergie ultra faibles et des performances supérieures en faible luminosité, particulièrement adaptées aux applications mobiles.
| Paramètre | Valeur | |
| Format optique | 1/3,2 pouces (4:3) | |
| Pleine résolution | 1 600 x 1 200 pixels (UXGA) | |
| Taille des pixels | 2,8mx2,8m | |
| Zone de réseau de pixels active | 4,73 mm x 3,52 mm | |
| Type d'obturateur | Volet roulant électronique (ERS) à réarmement global | |
| Fréquence d'images maximale | 15 images par seconde en pleine résolution, 30 images par seconde en mode aperçu, (800x600) |
|
| Débit de données maximum/ horloge maîtresse |
80 Mo/s 6 MHz à 80 MHz |
|
| Tension d'alimentation | Analogique | 2,5 V-3,1 V |
| Numérique | 1,7 V-1,95 V | |
| E/S | 1,7 V-3,1 V | |
| PLL | 2,5 V-3,1 V | |
| Résolution CAN | 10 bits, sur mort | |
| Réactivité | 1,0/lux-sec (550 nm) | |
| Plage dynamique | 71 dB | |
| RSB MAX | 42,3dB | |
| Consommation d'énergie | 348 mW à 15 ips, pleine résolution | |
| 223 mW à 30 ips, mode aperçu | ||
| Température de fonctionnement | -30°C à +70°C | |
| Emballer | Nu ceux-là | |
• Technologie d'imagerie CMOS DigitalClarity™
• Performances supérieures en basse lumière
• Très faible consommation d'énergie et faible coût
• Horloge maître interne générée par un oscillateur à boucle à verrouillage de phase (PLL) sur puce.
• Volet roulant électronique (ERS), balayage progressif
• Processeur de flux d'images (IFP) intégré pour module de caméra monopuce
• Correction et amélioration automatiques de l'image, y compris la correction de l'ombrage de l'objectif
• Décimation arbitraire des images avec anticrénelage
• Encodeur JPEG en temps réel intégré
• Microcontrôleur intégré pour plus de flexibilité
• Interface série à deux fils donnant accès aux registres et à la mémoire du microcontrôleur
• Format de données de sortie sélectionnable : ITU-R BT.601 (YCbCr), 565RGB, 555RGB, 444RGB, JPEG 4:2:2, JPEG 4:2:0 et brut 10 bits
• Sortie FIFO pour l'égalisation du débit de données
• Vitesse de montée d'E/S programmable
• Prise en charge des flashs au xénon et LED avec adaptation rapide de l'exposition
• Prise en charge flexible de la mise au point automatique externe, du zoom optique et de l'obturateur mécanique
