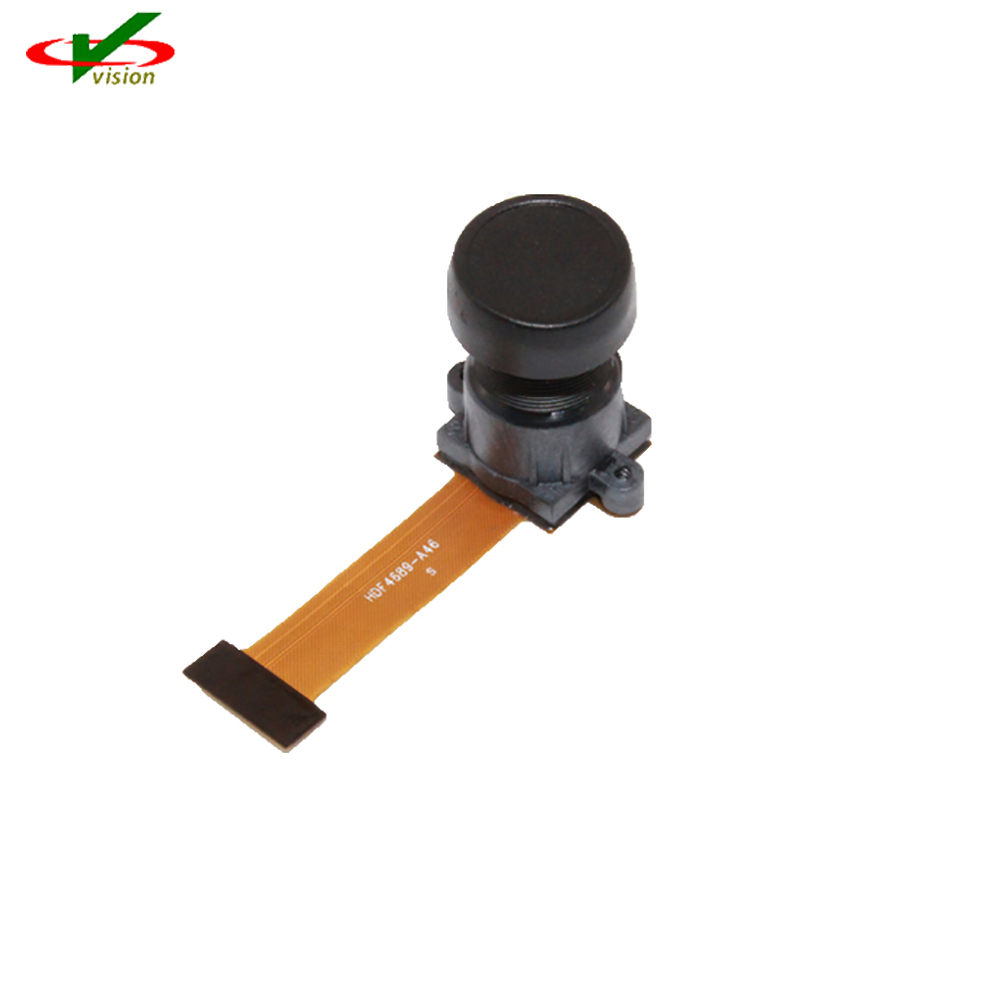

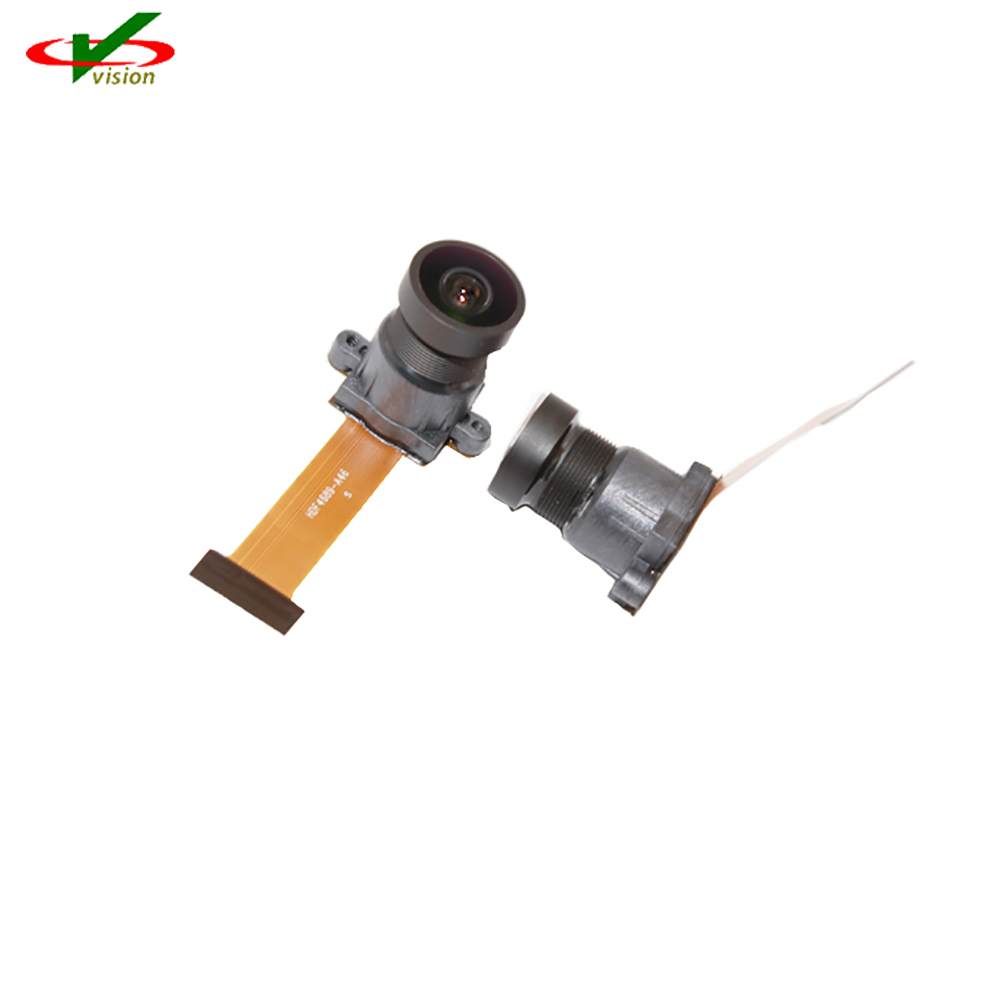

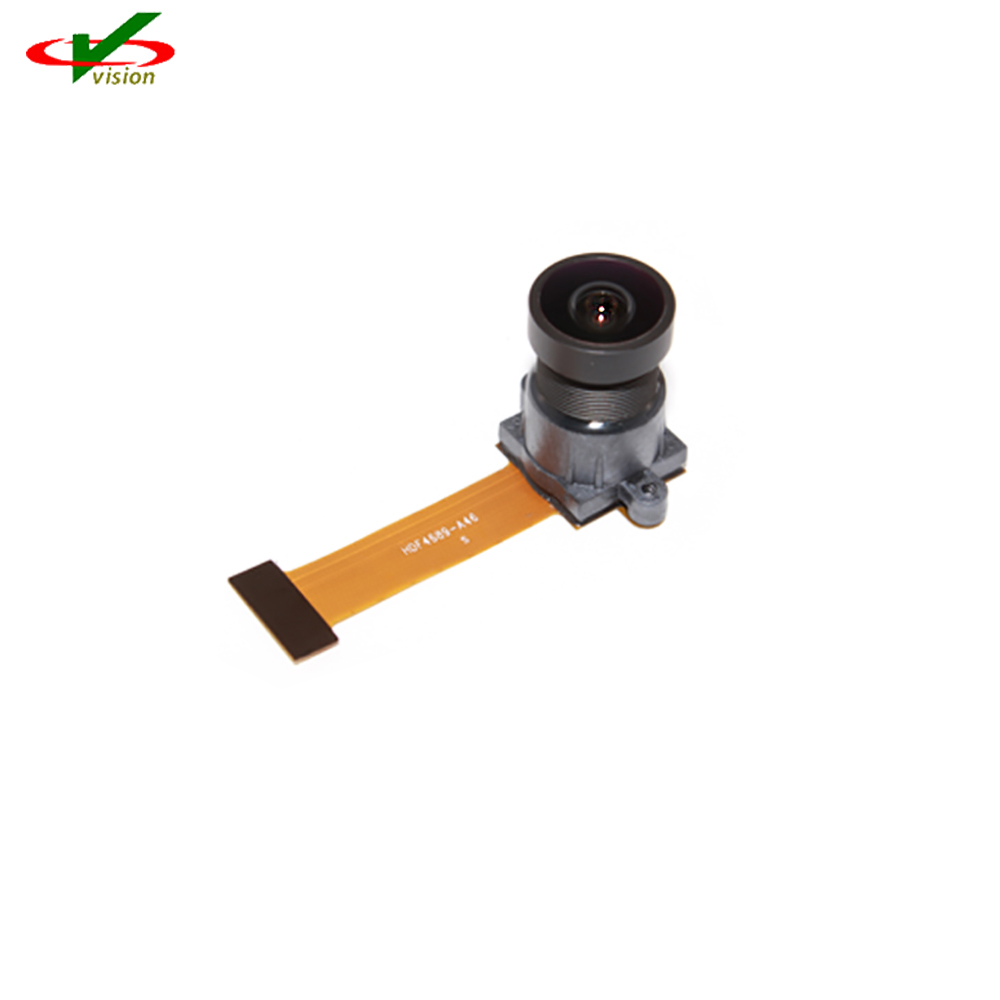

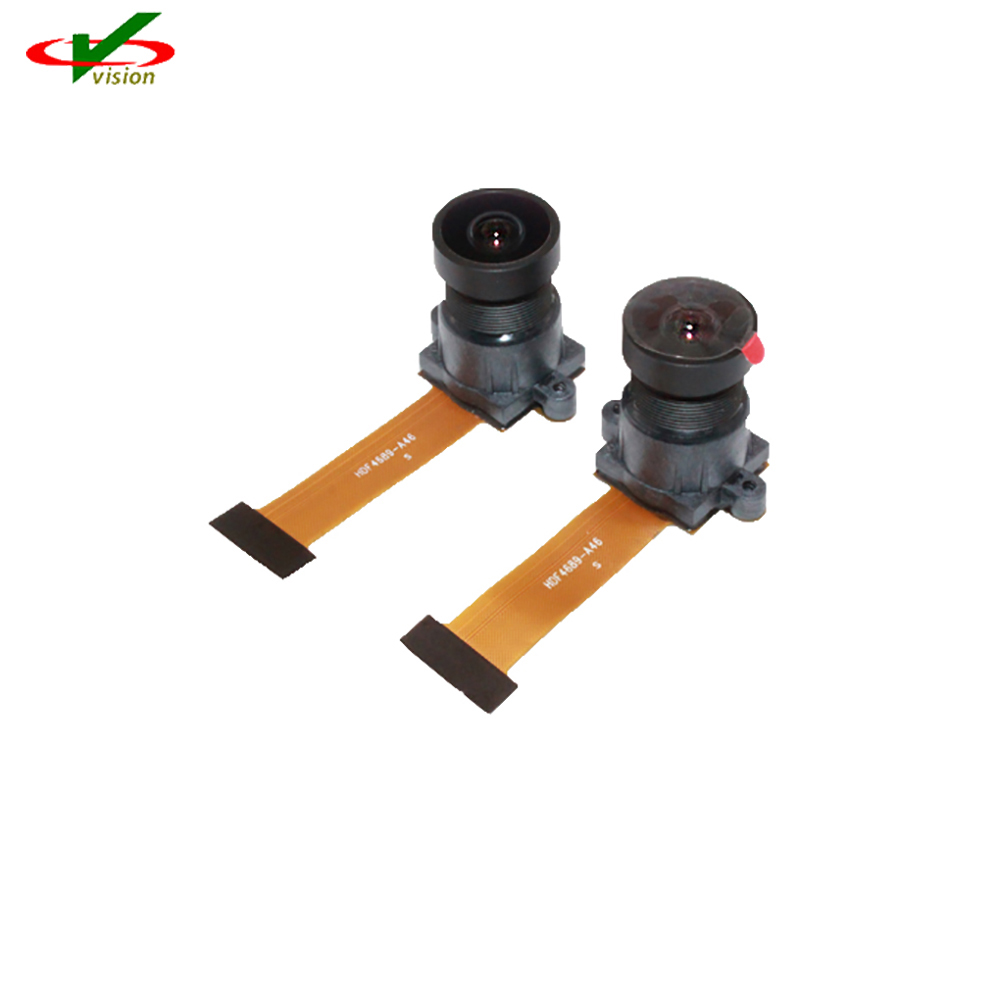

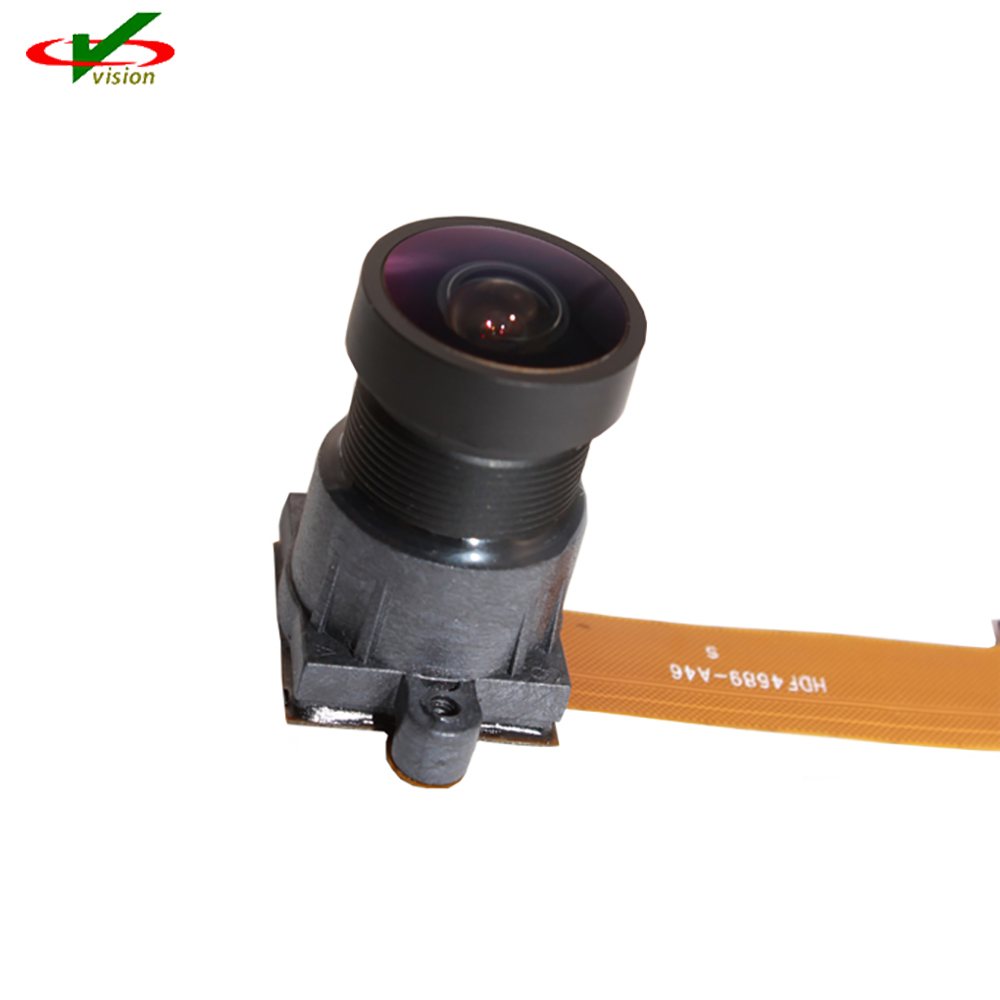

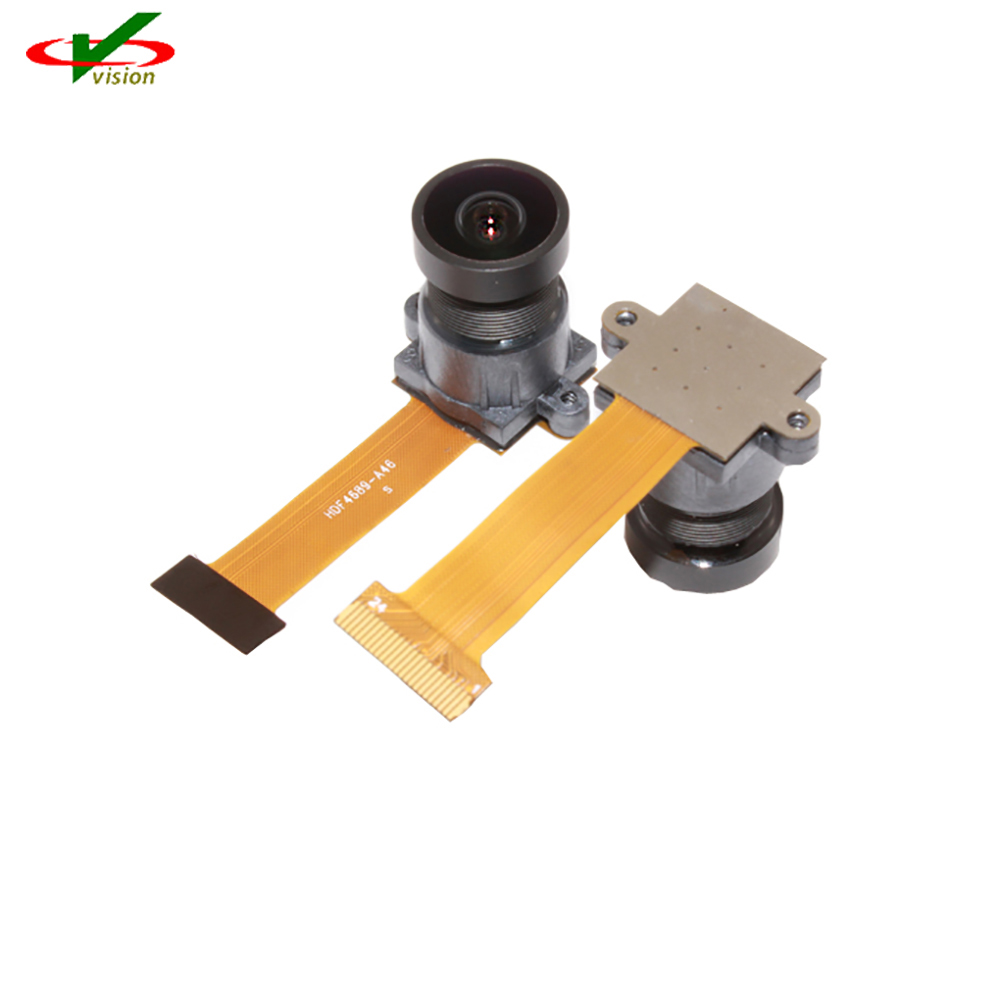

Le module de capteur de caméra MIPI 4MP 2K est doté d'une interface de sortie série MIPI à 4 voies haute vitesse pour faciliter le taux de transfert de données élevé requis. L'ov4689 est disponible dans un boîtier à puce (csp).
Le module de capteur de caméra MIPI 4MP 2K à fréquence d'images élevée offre une excellente sensibilité à la faible luminosité et une plage dynamique élevée pour les applications de sécurité.
Le module de capteur de caméra MIPI 4MP 2K est un capteur à puce de caméra haute performance de 4 mégapixels au format natif 16:9 conçu pour les systèmes de surveillance et de sécurité de nouvelle génération. Le capteur utilise un pixel OmniBSITM-2 avancé de 2 microns pour offrir la meilleure sensibilité à la faible luminosité et une plage dynamique élevée (HDR).
● calibrage automatique du niveau de noir (ABLC)
● commandes programmables pour la fréquence d'images, la mise en miroir et le filage, le recadrage et le fenêtrage
● suppression statique des pixels défectueux
● prend en charge les formats de sortie : RAW RVB 10 bits (MIPI)
● prend en charge le sous-échantillonnage horizontal et vertical
● prend en charge les tailles d'images : 4 Mpixels, 3 Mpixels, EIS1080p, 1080p, EIS720p
● changement de mode rapide
● prend en charge 2x2binning, 4x4binning, filtre de rééchantillonnage
● interface série SCCB standard
● interface de sortie série MIPI jusqu'à 4 voies
● Mémoire OTP (one-time programmable) intégrée de 4 000 bits pour l'identification des pièces, etc.
● deux boucles à verrouillage de phase (PLL) sur puce
● Capacité de lecteur d'E/S programmable
●capteur de température intégré
● Caméras IP
● Caméras de sport
● Automobile
Taille du tableau actif | 2688 x 1520 | |
Source de courant | cœur | 1,1 ~ 1,3 V |
analogique | 2,6 ~ 3,0V | |
E/S | 1,7 ~ 3,0 V | |
Exigences de puissance | actif | 163mA(261mW) |
attendre | 1mA | |
XSARRÊT | <10µA | |
Écart de température | en fonctionnement | -30 ℃ à +85 ℃ |
image stable | 0℃à +50℃ | |
Formats de sortie | RAW 10 bits | |
Taille de l'objectif | 1/3" | |
Fréquence d'horloge d'entrée | 6 ~ 64 MHz | |
Image maximale taux de transfert |
2688x1520 | 90 images par seconde |
1280x720 | 180 images par seconde | |
1920x1080 | 120 images par seconde | |
672x380 | 330 images par seconde | |
Sensibilité | 1900 mV/lux-sec | |
Mode de balayage | progressive | |
Taille des pixels : | 2 μm x 2 μm | |
Zone d'image | 5440 μm x 3072 μm | |
Dimensions du colis | 6630 μm x 5830 μm |
